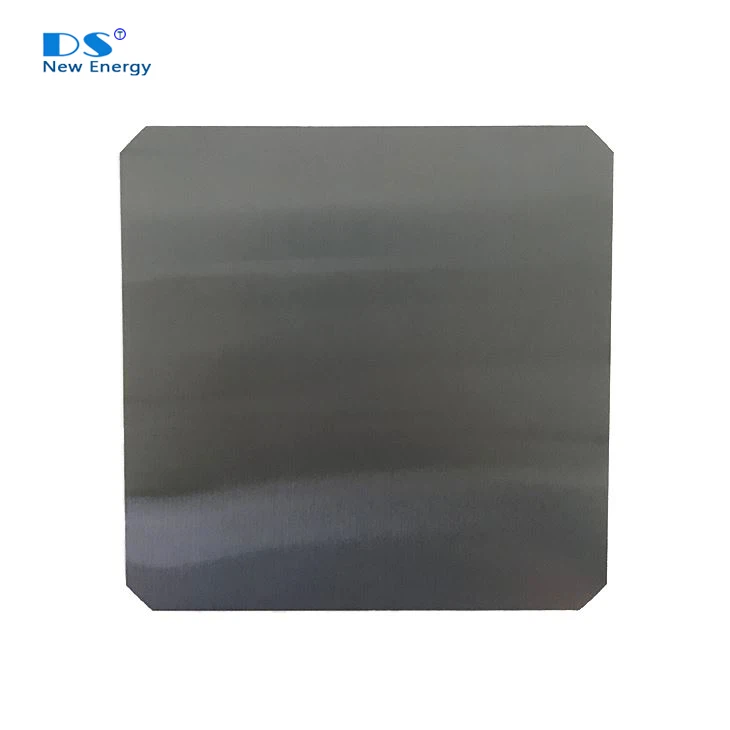

N-type M2 Monocrystalline Silicon Wafer มีการออกแบบเสมือนซากกึ่งสแควร์ 156.75 × 156.75 มม. พร้อมมุมโค้งมนการปรับสมดุลความเข้ากันได้กับเค้าโครงโมดูลมาตรฐานและการจับแสงที่ดีที่สุด ผลิตโดยใช้วิธี CZ และยาสลบฟอสฟอรัสมันมีความบริสุทธิ์ของวัสดุสูง<100>การวางแนวและความหนาแน่นของความคลาดเคลื่อนต่ำ (น้อยกว่าหรือเท่ากับ 500 cm⁻²) ด้วยค่าการนำไฟฟ้าชนิด N ช่วงความต้านทานที่กว้าง (0.2–12 Ω·ซม.) และอายุการใช้งานของผู้ให้บริการชนกลุ่มน้อยสูง (มากกว่าหรือเท่ากับ 1,000 µs) รองรับเทคโนโลยีเซลล์ที่มีประสิทธิภาพสูงเช่น TopCon และ HJT เวเฟอร์ M2 ยังคงเป็นรูปแบบที่พิสูจน์แล้วและเชื่อถือได้สำหรับประสิทธิภาพที่เสถียรในแอปพลิเคชัน PV กระแสหลัก
1. คุณสมบัติของวัสดุ
|
คุณสมบัติ |
ข้อมูลจำเพาะ |
วิธีการตรวจสอบ |
|
วิธีการเจริญเติบโต |
CZ |
|
|
ความเป็นผลึก |
Monocrystalline |
เทคนิคการกัดพิเศษ(ASTM F47-88) |
|
ประเภทการนำไฟฟ้า |
n-type |
Napson EC-80TPN |
|
เจือปน |
ฟอสฟอรัส |
- |
|
ความเข้มข้นของออกซิเจน [OI] |
น้อยกว่าหรือเท่ากับ8e +17 at/cm3 |
FTIR (ASTM F121-83) |
|
ความเข้มข้นของคาร์บอน [CS] |
น้อยกว่าหรือเท่ากับ5e +16 at/cm3 |
FTIR (ASTM F123-91) |
|
ความหนาแน่นของหลุม Etch (ความหนาแน่นของความคลาดเคลื่อน) |
น้อยกว่าหรือเท่ากับ500 ซม.-2 |
เทคนิคการกัดพิเศษ(ASTM F47-88) |
|
การวางแนวพื้นผิว |
<100>± 3 องศา |
วิธีการเลี้ยวเบนรังสีเอกซ์ (ASTM F26-1987) |
|
การปฐมนิเทศของสี่เหลี่ยมหลอก |
<010>,<001>± 3 องศา |
วิธีการเลี้ยวเบนรังสีเอกซ์ (ASTM F26-1987) |
2. คุณสมบัติทางไฟฟ้า
|
คุณสมบัติ |
ข้อมูลจำเพาะ |
วิธีการตรวจสอบ |
|
ความต้านทาน |
0.2-2.0 Ω.cm 0.5-3.5 Ω.cm
1.0-7.0 Ω.cm
1.5-12 Ω.cm
|
ความต้านทาน 4-probe
การวัด
|
|
MCLT (อายุการใช้งานของผู้ให้บริการชนกลุ่มน้อย) |
มากกว่าหรือเท่ากับ 1,000 µs (ความต้านทาน＞ 1.0 Ω.cm) มากกว่าหรือเท่ากับ 500 µs (ความต้านทาน ＜1.0 Ω.cm
|
Sinton BCT-400 ชั่วคราว
(ด้วยระดับการฉีด: 5E14 ซม.-3)
|
3. Geometry
|
คุณสมบัติ |
ข้อมูลจำเพาะ |
วิธีการตรวจสอบ |
|
เรขาคณิต |
จัตุรัสกึ่ง
|
Vernier Caliper
|
|
เส้นผ่าศูนย์กลาง
|
210 ± 0.25 มม.
|
Vernier Caliper |
|
แบนจนถึงแบน
|
156.75 ± 0.25 มม.
|
Vernier Caliper
|
|
ความยาวมุม
|
8.5 ± 0.5 มม.
|
จตุรัสที่นั่งกว้าง/ไม้บรรทัด
|
|
ความเป็นสมุนไพร
|
90 องศา± 0.2 องศา |
ไม้บรรทัด
|
|
รูปร่างมุม
|
รูปทรงกลม
|
การตรวจสอบภาพ
|
|
ตั้งฉาก
|
น้อยกว่าหรือเท่ากับ 0.8 มม.
|
|
|
TTV (การแปรผันของความหนารวม) |
น้อยกว่าหรือเท่ากับ 27 µm |
ระบบตรวจสอบเวเฟอร์ |
4.คุณสมบัติพื้นผิว
|
คุณสมบัติ |
ข้อมูลจำเพาะ |
วิธีการตรวจสอบ |
|
คุณภาพพื้นผิว
|
คราบ, น้ำมัน, รอยขีดข่วน, รอยแตก, หลุม, ชน,
ข้อบกพร่องเข็มและคู่แฝดไม่ใช่
อนุญาต
|
การตรวจสอบภาพ
|
|
ชิป
|
ไม่อนุญาตให้ใช้ชิปพื้นผิว
Arris: ชิปไม่สอดคล้องกัน:
น้อยกว่า 10 ใน arris, dia น้อยกว่าหรือเท่ากับ 0.3 มม.;
|
ไม้บรรทัด
|
|
พื้นผิวหยาบกร้าน
|
พื้นผิวระนาบ: RA น้อยกว่าหรือเท่ากับ 0.6um;
พื้นผิวแคมเบอร์: RA น้อยกว่าหรือเท่ากับ 1.0um
|
เครื่องวัดความขรุขระพื้นผิว
|
