1.Grid-เชื่อมต่อโมดูลการทำงานของ Cabinet และส่วนประกอบหลัก
|
โมดูลฟังก์ชัน |
ฟังก์ชั่นหลัก |
ส่วนประกอบหลัก |
ฟังก์ชันส่วนประกอบ |
|
โมดูลจ่ายไฟและสายขาเข้า |
รับเอาต์พุตไฟ AC จากอินเวอร์เตอร์ รวบรวมและจ่ายพลังงาน และสร้างช่องสัญญาณวงจรเชื่อมต่อกริดหลัก- |
เบรกเกอร์สายขาเข้า |
เซอร์กิตเบรกเกอร์สายขาเข้า: ตัดวงจรหลัก + โอเวอร์โหลด / ป้องกันการลัดวงจร- |
|
สวิตช์แยก |
สวิตช์แยก: ให้จุดแตกหักที่ชัดเจนสำหรับการบำรุงรักษา |
||
|
บัสบาร์ / ทองแดงบาร์ |
บัสบาร์: รับกระแสไฟขนาดใหญ่และรวบรวมพลังงานไฟฟ้าหลาย-ช่อง |
||
|
เทอร์มินัลบล็อกขาออก |
แผงเทอร์มินัลขาออก: สร้างมาตรฐานการเชื่อมต่อระหว่างกริด-ตู้เชื่อมต่อและกริด-สายเคเบิลด้านข้าง ลดความเสี่ยงที่จะเกิดข้อผิดพลาดในการเดินสายไฟ และอำนวยความสะดวกในการบำรุงรักษาในภายหลัง |
||
|
โมดูลป้องกันการเชื่อมต่อกริด- (หน่วยความปลอดภัยหลัก) |
มั่นใจในความปลอดภัยสองทาง-ของระบบผลิตไฟฟ้าและโครงข่ายไฟฟ้า ป้องกันความเสียหายของอุปกรณ์ที่เกิดจากความผิดปกติของโครงข่าย / ผลกระทบจากการเกาะ / ไฟกระชาก |
อุปกรณ์ป้องกัน-การเกาะติด |
อุปกรณ์ป้องกัน-การเกาะ: ส่วนประกอบหลัก ตรวจจับเอฟเฟกต์การเกาะ และตัดวงจร |
|
รีเลย์แรงดันเกิน / แรงดันตก / ความถี่เกิน / ความถี่ต่ำ |
SPD: ลดแรงดันไฟเกินชั่วคราวและปกป้องส่วนประกอบ |
||
|
อุปกรณ์ป้องกันไฟกระชาก (SPD) |
รีเลย์: ตรวจสอบพารามิเตอร์กริดและกระตุ้นการป้องกันที่ผิดปกติ |
||
|
อุปกรณ์ป้องกันความผิดพลาดของกราวด์ |
อุปกรณ์ป้องกันความผิดพลาดของกราวด์: กระแสไฟฟ้าขัดข้องของกราวด์ที่ตรวจสอบแบบเรียลไทม์- ตัดวงจรอย่างรวดเร็วในกรณีที่เกิดข้อผิดพลาด และป้องกันอุบัติเหตุส่วนบุคคลหรืออุปกรณ์ที่เกิดจากไฟฟ้ารั่ว |
||
|
โมดูลวัดและติดตามกำลังไฟฟ้า |
วัดพลังงานไฟฟ้าที่เชื่อมต่อกริด-อย่างแม่นยำ ตรวจสอบพารามิเตอร์การทำงานของโครงข่ายไฟฟ้า / ระบบผลิตไฟฟ้า และให้ข้อมูลสำหรับการชำระหนี้ / การวินิจฉัย |
มิเตอร์ไฟฟ้าอเนกประสงค์สาม-เฟส |
CT/VT: แปลงกระแสไฟฟ้าแรงสูง/ไฟฟ้าแรงสูงให้เป็นสัญญาณขนาดเล็กเพื่อปรับให้เข้ากับการวัดมิเตอร์ |
|
หม้อแปลงกระแส (CT) / หม้อแปลงแรงดันไฟฟ้า (VT) |
มิเตอร์ไฟฟ้า: วัดพลังงานไฟฟ้าที่ใช้งาน / ปฏิกิริยา ตรวจสอบแรงดันไฟฟ้า / กระแส / ความถี่ |
||
|
เทอร์มินัลการวัดและควบคุม |
เทอร์มินัลการวัดและควบคุม: รวบรวมข้อมูลและรองรับการแสดงผลในพื้นที่ / ระยะไกล |
||
|
ไฟแสดงสถานะ / หน้าจอแสดงผล |
ไฟแสดงสถานะ: แสดงสถานะของกริด-การปิดการเชื่อมต่อ การแจ้งเตือนข้อผิดพลาด การเปิดเครื่อง ฯลฯ ได้อย่างง่ายดาย หน้าจอแสดงผล: ดูข้อมูลพลังงานไฟฟ้า พารามิเตอร์กริด และรหัสข้อผิดพลาดภายในเครื่องโดยไม่ต้องใช้อุปกรณ์ภายนอก |
||
|
โมดูลควบคุมการเชื่อมต่อและการสื่อสารแบบกริด- |
ตระหนักถึงการสลับวงจรการเชื่อมต่อกริด-อย่างชาญฉลาด แลกเปลี่ยนข้อมูลกับระบบจ่ายไฟของโครงข่าย / ระบบตรวจสอบไฟฟ้าโซลาร์เซลล์ และตอบสนองความต้องการในการสั่งจ่ายไฟ |
คอนแทคเตอร์การเชื่อมต่อกริด- |
คอนแทคเตอร์: รับสัญญาณและสลับวงจรเชื่อมต่อกริด-โดยอัตโนมัติ |
|
คอนโทรลเลอร์ / บมจ |
ตัวควบคุม: ประสานการกระทำของแต่ละโมดูลและดำเนินการลอจิกที่ตั้งไว้ล่วงหน้า |
||
|
โมดูลการสื่อสาร (4G / อีเธอร์เน็ต / RS485) |
โมดูลการสื่อสาร: ตระหนักถึงการตรวจสอบระยะไกลและการส่งข้อมูล |
||
|
สวิตช์เปลี่ยนเกียร์แบบแมนนวล/อัตโนมัติ |
สวิตช์เปลี่ยนด้วยตนเอง / อัตโนมัติ: สลับโหมดควบคุม รับคำสั่งระยะไกล / PLC ในโหมดอัตโนมัติ ตระหนักถึงการทำงานเฉพาะที่ในโหมดแมนนวลเพื่อตอบสนองความต้องการในการบำรุงรักษาหรือเหตุฉุกเฉิน |
||
|
ตู้และโมดูลเสริม |
จัดเตรียมอุปกรณ์ติดตั้งและสภาพแวดล้อมในการป้องกันเพื่อให้มั่นใจถึงการทำงานที่มั่นคงของส่วนประกอบภายในในสภาพแวดล้อมกลางแจ้ง/อุตสาหกรรม |
ตู้โลหะ (IP54 ขึ้นไป) |
ตู้: กันฝุ่น กันน้ำ และป้องกันการบุกรุกของวัตถุแปลกปลอม |
|
พัดลมระบายความร้อน / เทอร์โมสตัท |
พัดลมระบายความร้อน: เริ่มต้นและหยุดตามอุณหภูมิเพื่อป้องกันการเสื่อมสภาพที่อุณหภูมิสูง-ของส่วนประกอบ |
||
|
การบำรุงรักษาแสงสว่าง |
ไฟส่องสว่างเพื่อการบำรุงรักษา: จัดเตรียมแหล่งกำเนิดแสงสำหรับ-การบำรุงรักษาตู้ |
||
|
ถาดเคเบิ้ล / รางเดินสาย |
Cable Tray / Trunking: จัดเรียงสายไฟให้เรียบร้อยและอำนวยความสะดวกในการบำรุงรักษา |
||
|
แถบปิดผนึก |
แถบปิดผนึก: เพิ่มประสิทธิภาพการปิดผนึกของตู้ ป้องกันฝุ่นและน้ำฝนไม่ให้เข้าไปในตู้ และรับประกันการทำงานที่เชื่อถือได้ของส่วนประกอบในสภาพแวดล้อมที่รุนแรง |
จากคำอธิบายของโมดูลการทำงานและส่วนประกอบหลักของตู้ที่เชื่อมต่อกริด-ในตารางด้านบน คุณสามารถเลือกและจับคู่โซลูชันตู้ที่เชื่อมต่อกริด-ได้อย่างรวดเร็ว นี่คือสองตัวอย่าง
2.400KW สี่-ช่องกริด-ตู้ที่เชื่อมต่อกัน
การเลือกส่วนประกอบสำหรับตู้เชื่อมต่อกริด 400kW- ขึ้นอยู่กับการคำนวณที่ครอบคลุมที่เกี่ยวข้องกับแรงดันไฟฟ้าที่ระบบ กระแสรวม กระแสอินพุตต่อช่องอินเวอร์เตอร์ การประสานงานในการป้องกัน ข้อกำหนดความแม่นยำในการวัด และการปรับให้เข้ากับสภาพแวดล้อม ด้านล่างนี้คือเหตุผลในการเลือกโดยละเอียดสำหรับส่วนประกอบหลักในโซลูชันนี้:
สายขาเข้าและส่วนประกอบวงจรหลัก
เฟรมเซอร์กิตเบรกเกอร์ (TGW1N-1600/4P-800A)
พื้นฐานการคำนวณ:
กำลังรวมของระบบ: 400kW
แรงดันไฟฟ้า: 380V (สาม-เฟส)
ตัวประกอบกำลัง: ประมาณแบบอนุรักษ์นิยมที่ 0.8
สูตรการคำนวณปัจจุบัน:

เมื่อพิจารณาถึงความซ้ำซ้อนและเอฟเฟกต์ฮาร์มอนิก 1.1 เท่า จึงเลือก 800A เป็นพิกัดมาตรฐาน
ฟังก์ชันเฉพาะของ PV-: ติดตั้งระบบสะดุดการหน่วงเวลาแรงดันไฟตกเพื่อป้องกันการเชื่อมต่อโครงข่าย-อย่างฉับพลันส่งผลกระทบต่อเมื่อโครงข่ายฟื้นตัว
เบรกเกอร์อินพุต (NM1-250S/4300 250A)
กำลังไฟฟ้าโดยประมาณต่อช่องอินเวอร์เตอร์:
ช่องสัญญาณเข้า 4 ช่อง ช่องละประมาณ 100kW
ปัจจุบันต่อช่อง:
การเลือก 250A ให้ความจุโอเวอร์โหลด 1.3 เท่า ทำให้มั่นใจได้ว่าไม่มีการสะดุดระหว่าง-อินเวอร์เตอร์ที่โอเวอร์โหลดในระยะสั้น
สวิตช์แยกโรตารี (HD13BX-1000A/41 4P)
เหตุผลในการคัดเลือก:
ใช้เพื่อระบุจุดแตกหักที่มองเห็นได้เพื่อความปลอดภัยในการบำรุงรักษา
พิกัดที่ 1000A > 800A ของเบรกเกอร์หลัก ตรงตามข้อกำหนดการแยก
บัสบาร์ (แท่งทองแดง 800A)
เกณฑ์การคัดเลือก:

ความสามารถในการรองรับกระแส-ของบัสบาร์ทองแดงอยู่ที่ประมาณ 2A ต่อตารางมิลลิเมตร ข้อกำหนด 800A จำเป็นต้องมีพื้นที่หน้าตัดอย่างน้อย 400 มม.²-
โดยทั่วไป จะใช้ TMY-80×10 (800 มม.²) หรือข้อกำหนดที่เทียบเท่าเพื่อให้แน่ใจว่าอุณหภูมิที่เพิ่มขึ้นจะน้อยกว่าหรือเท่ากับ 40K
ส่วนประกอบโมดูลป้องกัน
อุปกรณ์ป้องกันไฟกระชาก (LYY1-40kA)
เกณฑ์การคัดเลือก:
ระบบไฟฟ้าโซลาร์เซลล์มักจะสัมผัสกับสภาพแวดล้อมกลางแจ้งที่มีความเสี่ยงสูงต่อการเกิดฟ้าผ่า-
ความสามารถในการจ่ายกระแสไฟ 40kA ตรงตามข้อกำหนดการทดสอบ Class II เหมาะสำหรับการป้องกันฟ้าผ่าในระบบจำหน่ายแรงดันไฟฟ้าต่ำ-

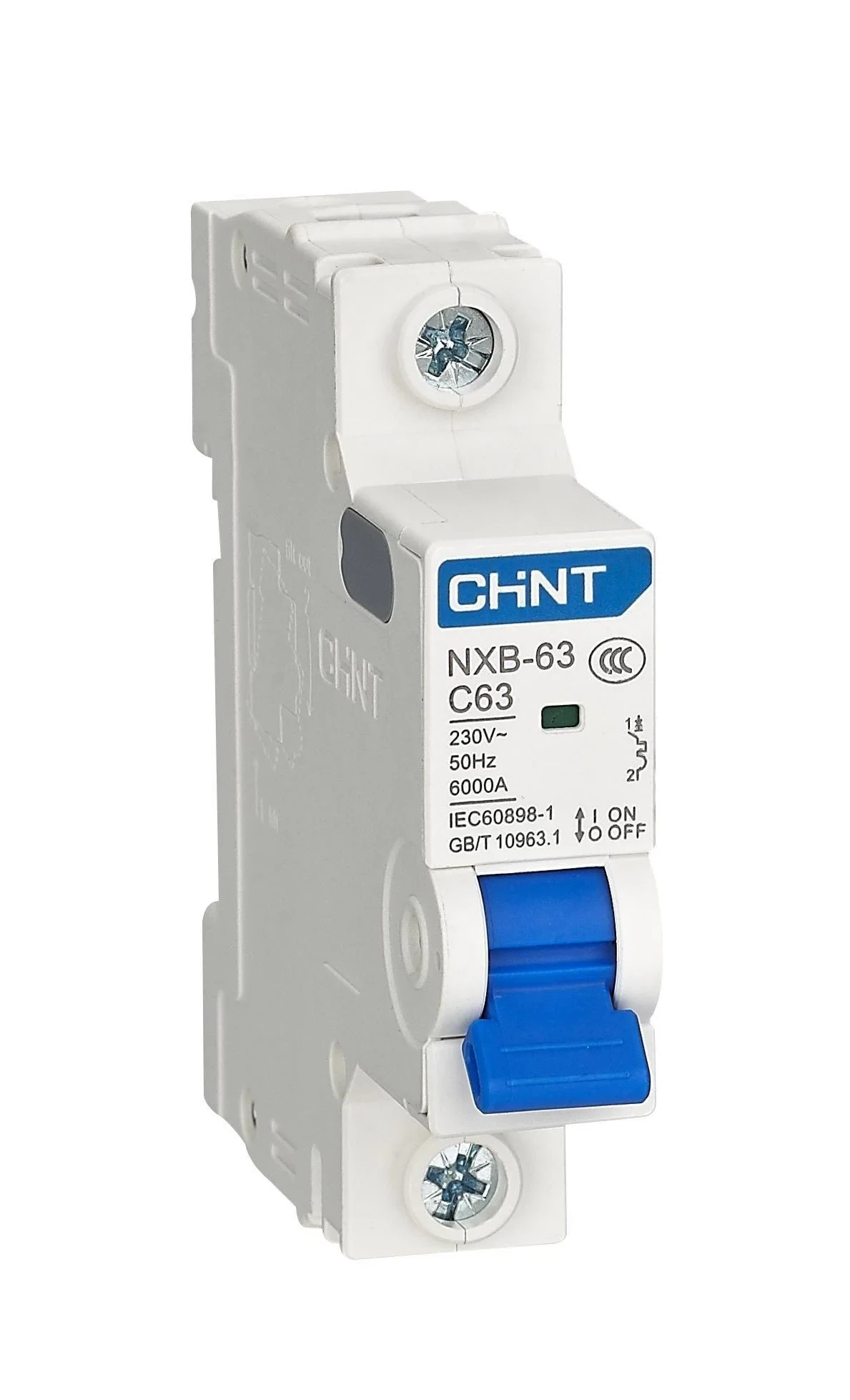

เซอร์กิตเบรกเกอร์ป้องกัน SPD (NXB-63AC63 4P)
เหตุผลในการคัดเลือก:
ใช้สำหรับการป้องกันส่วนหน้า-ของ SPD เพื่อป้องกันไม่ให้ SPD ส่งผลกระทบต่อวงจรหลักในกรณีที่เกิดไฟฟ้าลัดวงจร
อัตรา 63A ตรงกับ SPD ทำให้มั่นใจได้ว่าจะไม่สะดุดระหว่างการนำ SPD ปกติ
ส่วนประกอบโมดูลวัดแสง

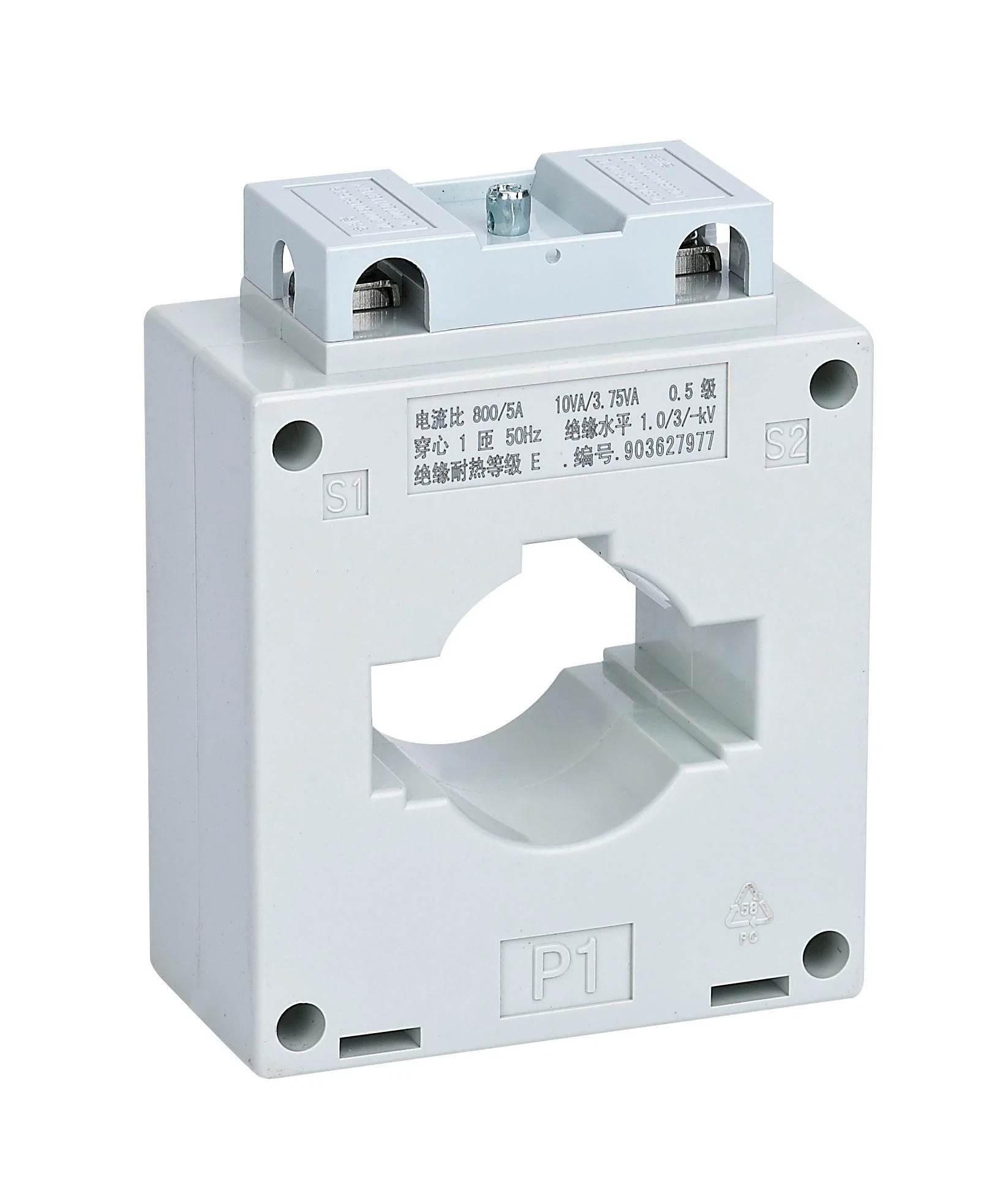

หม้อแปลงกระแส (BH{0}}/5 คลาส 0.5)
เกณฑ์การคัดเลือก:
กระแสไฟในวงจรหลักคือประมาณ. 760A การเลือก 800/5 CT ส่งผลให้เกิดกระแสทุติยภูมิ 5A เหมาะสำหรับเครื่องมือวัดแสง
ระดับความแม่นยำ 0.5 ตรงตามข้อกำหนดการวัดการเชื่อมต่อกริด-

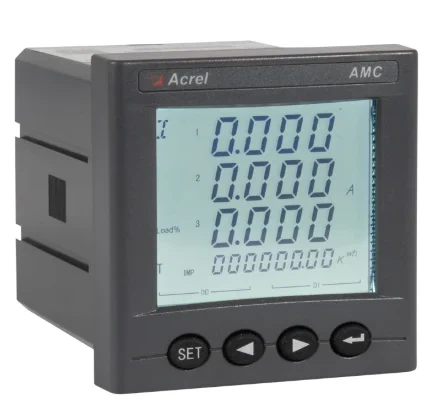

มิเตอร์ไฟฟ้ามัลติฟังก์ชั่น (AMC96L-E4)
เหตุผลในการคัดเลือก:
รองรับการสื่อสาร RS485 ช่วยให้สามารถอัพโหลดข้อมูลสำหรับแรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน พลังงาน ฯลฯ
เป็นไปตามข้อกำหนดกริดสำหรับการเก็บข้อมูลและการตรวจสอบที่จุดเชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์-
ส่วนประกอบโมดูลควบคุมและเสริม
ฟิวส์ (RT14-400V 6A)
เหตุผลในการคัดเลือก:
ใช้สำหรับการป้องกันวงจรทุติยภูมิ เช่น แหล่งจ่ายไฟควบคุม โมดูลการสื่อสาร กำลังไฟของเครื่องมือ ฯลฯ
ฟิวส์ 6A สามารถทนต่อกระแสพุ่งเข้าในระยะเวลาสั้นๆ- และตัดการเชื่อมต่ออย่างรวดเร็วระหว่างการลัดวงจรเพื่อปกป้องส่วนประกอบควบคุม
ขั้วต่อกระแส/แรงดัน (45 / 90 ชิ้น)
เกณฑ์การคัดเลือก:
CT แต่ละตัวต้องเชื่อมต่อกับเทอร์มินัลปัจจุบัน สัญญาณแรงดันไฟฟ้าแต่ละตัวต้องเชื่อมต่อกับขั้วแรงดันไฟฟ้า
เมื่อพิจารณาถึงความจำเป็นในการใช้ CT 3 เครื่อง แรงดันไฟฟ้าสาม- เฟส มิเตอร์มัลติฟังก์ชั่น - กล่องกันขโมย ฯลฯ ขั้วต่อ 45/90 มีระบบสำรองที่สมเหตุสมผล
สิ่งที่แนบมา (GGD 800×800×2200)
เหตุผลในการคัดเลือก:
ตู้ GGD เป็นตู้จ่ายแรงดันไฟฟ้าต่ำ-มาตรฐาน เหมาะสำหรับการวางผังกระแสสูงและหลาย-วงจร
ขนาดรองรับพื้นที่ที่จำเป็นสำหรับการจัดเรียงเบรกเกอร์ บัสบาร์ CT มิเตอร์ กล่องกันขโมย- ฯลฯ
|
เลขที่ |
ชื่อส่วนประกอบ (พร้อมรุ่นและสเปค) |
หน่วย |
ปริมาณ |
โมดูลฟังก์ชัน |
ฟังก์ชั่นหลักที่สอดคล้องกันของโมดูล |
คำอธิบายฟังก์ชันส่วนประกอบ |
รูปภาพ |
|
1 |
เฟรมเซอร์กิตเบรกเกอร์ (TGW1N-1600/4P-800A พร้อมการสะดุดการหน่วงเวลาแรงดันตกเฉพาะ PV) |
ชิ้นส่วน |
1 |
โมดูลจ่ายไฟและสายขาเข้า |
รับเอาต์พุตไฟ AC จากอินเวอร์เตอร์ รวบรวมและจ่ายพลังงาน และสร้างช่องสัญญาณวงจรเชื่อมต่อกริดหลัก- |
ด้วยฟังก์ชันสะดุดการหน่วงเวลาแรงดันไฟตก ดำเนินการตัดวงจรหลัก ป้องกันการโอเวอร์โหลด/ลัดวงจร- และควบคุมการเชื่อมต่อ-กริดเฉพาะ-ของ PV |
|
|
2 |
เบรกเกอร์อินพุต (NM1-250S/4300 250A) |
ชิ้นส่วน |
4 |
เบรกเกอร์สายขาเข้า 4- ช่อง รับผิดชอบในการแตกหักและการป้องกันการลัดวงจร/โอเวอร์โหลดของสายขาเข้าของอินเวอร์เตอร์แต่ละตัว |
|
||
|
3 |
สวิตช์มีดแยกแบบหมุน (HD13BX-1000A/41 4P) |
ชิ้นส่วน |
1 |
จัดให้มีจุดแตกหักที่ชัดเจนระหว่างการบำรุงรักษาเพื่อความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ปฏิบัติงานและบำรุงรักษา |
|
||
|
4 |
เซอร์กิตเบรกเกอร์ขนาดเล็ก (NXB-16AC63 2P) |
ชิ้นส่วน |
1 |
ให้การป้องกันวงจรจ่ายไฟอิสระสำหรับอุปกรณ์เสริม (เช่น ขั้วต่อการวัดแสง วงจรควบคุม) |
|
||
|
5 |
รองรับบัสบาร์ |
ชุด |
2 |
แก้ไขและรองรับแถวทองแดงของบัสบาร์ ตรวจสอบการติดตั้งที่มั่นคงและฉนวนที่เชื่อถือได้ของแถวทองแดง และหลีกเลี่ยงความเสี่ยง-การลัดวงจร |
|
||
|
6 |
ขั้วต่อทองแดง |
ชิ้นส่วน |
18 |
ใช้สำหรับเชื่อมต่อแถวทองแดงกับสายเคเบิลและส่วนประกอบ ช่วยให้มั่นใจในการส่งกระแสไฟฟ้าที่เสถียรและลดความต้านทานต่อการสัมผัส |
|
||
|
7 |
ลวดแกนทองแดง แถวทองแดง (800A) |
กก |
60 |
กระแสไฟขนาดใหญ่ Bear 800A รวบรวมพลังงานไฟฟ้าอินพุต 4 ช่องและส่งไปยังสวิตช์หลักและด้านกริดซึ่งเป็นตัวพาหลักของการส่งพลังงานไฟฟ้า |
|
||
|
8 |
เซอร์กิตเบรกเกอร์ป้องกันฟ้าผ่า (NXB-63AC63 4P) |
ชิ้นส่วน |
1 |
โมดูลป้องกันการเชื่อมต่อกริด- |
ตรวจสอบความปลอดภัยสองทาง-ของระบบผลิตไฟฟ้าและโครงข่ายไฟฟ้า ป้องกันความเสียหายของอุปกรณ์ที่เกิดจากความผิดปกติของโครงข่าย/ผลกระทบจากการเคลื่อนตัว/ไฟกระชาก |
ควบคุมการเปิด-วงจรป้องกันไฟกระชาก ช่วยในการเรียกใช้ฟังก์ชันป้องกันฟ้าผ่า และหลีกเลี่ยงวงจรป้องกันฟ้าผ่าที่ผิดปกติซึ่งส่งผลต่อวงจรหลัก |
|
|
9 |
อุปกรณ์ป้องกันไฟกระชาก (LYY1-40KA) |
ชิ้นส่วน |
1 |
ลดแรงดันไฟฟ้าเกินชั่วคราวที่เกิดจากฟ้าผ่าและความผันผวนของโครงข่าย และปกป้องส่วนประกอบทางไฟฟ้าในตู้ |
|
||
|
10 |
หม้อแปลงกระแส (BH{0}}/5 คลาส 0.5) |
ชิ้นส่วน |
3 |
โมดูลวัดและติดตามกำลังไฟฟ้า |
วัดพลังงานไฟฟ้าที่เชื่อมต่อกริด-อย่างแม่นยำ ตรวจสอบพารามิเตอร์การทำงานของโครงข่ายไฟฟ้า/ระบบผลิตไฟฟ้า และให้ข้อมูลสำหรับการชำระหนี้/การวินิจฉัย |
แปลงกระแสไฟฟ้าขนาดใหญ่ 800A เป็นสัญญาณขนาดเล็ก 5A ปรับให้เข้ากับการวัดมิเตอร์ไฟฟ้าแบบมัลติฟังก์ชั่น และมั่นใจในความแม่นยำในการวัดแสงและความปลอดภัยของอุปกรณ์ |
|
|
11 |
มิเตอร์ไฟฟ้ามัลติฟังก์ชั่น (AMC96L-E4 พร้อมการสื่อสาร) |
ชิ้นส่วน |
1 |
วัดพลังงานไฟฟ้าที่เชื่อมต่อกริด- ตรวจสอบพารามิเตอร์ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า และกำลัง และรองรับฟังก์ชันการสื่อสารเพื่อให้รับส่งข้อมูลได้ |
|
||
|
12 |
ไฟสัญญาณ (AD11-22/41) |
ชิ้นส่วน |
3 |
แสดงสถานะการทำงานของอุปกรณ์อย่างเป็นธรรมชาติ (เช่น การเปิดเครื่อง -การปิดการเชื่อมต่อกริด การแจ้งเตือนข้อผิดพลาด ฯลฯ) สำหรับการดูในท้องถิ่น |
|
||
|
13 |
ขายึดอยู่กับที่ (TMH) |
ชิ้นส่วน |
2 |
แก้ไขส่วนประกอบที่เกี่ยวข้องกับการวัดแสง- ร่วมมือกับกล่อง-กันขโมยไฟฟ้า-เพื่อให้ทราบถึงฟังก์ชันป้องกัน-ไฟฟ้า-กันขโมย และรับรองความปลอดภัยของข้อมูลการวัดแสง |
|
||
|
14 |
กล่องกันขโมย-ไฟฟ้า- (TMH) |
ชิ้นส่วน |
1 |
พิเศษสำหรับการป้องกันการโจรกรรม-ไฟฟ้า- ป้องกันการเดินสายไฟของวงจรวัดแสง และรับประกันความถูกต้องและแม่นยำของข้อมูลการวัดพลังงานไฟฟ้า |
|
||
|
15 |
ตู้ (GGD, W800×ล800×ส2200) |
ชิ้นส่วน |
1 |
ตู้และโมดูลเสริม |
จัดให้มีพาหะการติดตั้งและสภาพแวดล้อมในการป้องกันเพื่อให้มั่นใจถึงการทำงานที่มั่นคงของส่วนประกอบภายใน |
จัดเตรียมพื้นที่การติดตั้งสำหรับส่วนประกอบทั้งหมด มีฟังก์ชันการป้องกันฝุ่นและการป้องกันขั้นพื้นฐาน และปรับให้เข้ากับสภาพแวดล้อมการใช้งานภายในอาคาร |
|
|
16 |
ฟิวส์ (RT14-400V 6A) |
ชุด |
5 |
ป้องกันวงจรไฟฟ้าสำรองและวงจรควบคุม เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบควบคุมและโมดูลการสื่อสารเนื่องจากการโอเวอร์โหลดหรือการลัดวงจร |
|
||
|
17 |
เทอร์มินัลปัจจุบัน |
ชิ้นส่วน |
45 |
สร้างมาตรฐานการเชื่อมต่อของสายสัญญาณปัจจุบันเพื่อการจัดวางสายไฟที่สะดวกและการบำรุงรักษาในภายหลัง |
|
||
|
18 |
ขั้วแรงดันไฟฟ้า |
ชิ้นส่วน |
90 |
สร้างมาตรฐานการเชื่อมต่อสายสัญญาณแรงดันไฟฟ้า รับประกันการส่งสัญญาณที่เชื่อถือได้ และอำนวยความสะดวกในการจัดการสายไฟและการบำรุงรักษาในภายหลัง |
|||
|
19 |
อุปกรณ์เสริม เช่น Copper Lug, Cable Tie, Positioning Clip, Plastic Cover |
- |
- |
ช่วยในการเดินสายไฟ ยึดส่วนประกอบและการป้องกันฉนวน รับประกันการเดินสายไฟภายในที่เรียบร้อยและการติดตั้งส่วนประกอบที่มั่นคง และปรับปรุงความน่าเชื่อถือในการทำงาน |
750KW 7-ตู้ผูกกริดช่อง
สายขาเข้าและส่วนประกอบวงจรหลัก
สวิตช์เชื่อมต่อกริดหลัก- (NXA16N16-MF4 1250A, 4P 65kA)
พื้นฐานการคำนวณ:
กำลังรวมของระบบ: 750kW
แรงดันไฟฟ้า: 380V (สาม-เฟส)
ตัวประกอบกำลัง: ประมาณแบบอนุรักษ์นิยมที่ 0.8

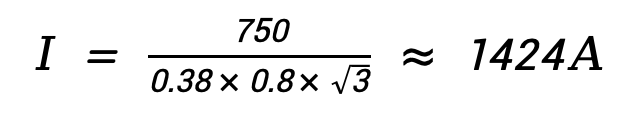

การคำนวณปัจจุบันทั้งหมด:

ช่วงกระแสไฟทำงานปกติประมาณ 1200-1300A
ฟังก์ชันอัจฉริยะ: ติดตั้งด้วยการเปิด/ปิดด้วยไฟฟ้า การปล่อยแรงดันไฟฟ้าตก -ตรวจสอบการปิดและฟังก์ชันการหน่วงเวลา เพื่อให้มั่นใจถึงการดำเนินการเชื่อมต่อโครงข่ายที่ปลอดภัยและควบคุมได้-
เบรกเกอร์อินพุต (NM1-250L/4300B 50kA)
กำลังไฟฟ้าโดยประมาณต่อช่องอินเวอร์เตอร์:
ช่องอินพุต 7 ช่อง ช่องละประมาณ 107kW
ปัจจุบันต่อช่อง:

เหตุผลในการคัดเลือก:
อัตรา 250A ให้ความจุโอเวอร์โหลด 1.23 เท่า ทำให้มั่นใจได้ว่าไม่มีการสะดุดระหว่างการโอเวอร์โหลดอินเวอร์เตอร์ระยะสั้น-
พิกัดการแตกหัก 50kA ตรงตามข้อกำหนด-กระแสไฟฟ้าลัดวงจรที่จุดเชื่อมต่อโครงข่าย-
รุ่น 4300B (พร้อมหน้าสัมผัสเสริม) ช่วยให้การตรวจสอบสถานะระยะไกลสะดวกยิ่งขึ้น
สวิตช์แยก (1500A/4P HD12)
เกณฑ์การคัดเลือก:
พิกัดกระแส: 1500A > 1250A ของสวิตช์หลัก ตรงตามข้อกำหนดการแยกส่วน
ให้จุดพักที่มองเห็นได้เพื่อความปลอดภัยสูงสุดสำหรับเจ้าหน้าที่ซ่อมบำรุง
การออกแบบ 4 ขั้วช่วยให้มั่นใจได้ถึงการแยกตัวนำที่มีกระแสไฟฟ้าทั้งหมดอย่างสมบูรณ์
บัสบาร์ (แท่งทองแดงขนาด 80 × 10 มม.)
เกณฑ์การคัดเลือก:
ความสามารถในการรองรับกระแส-ของบัสบาร์ทองแดง: TMY-80×10 (800 มม.²) สามารถบรรทุกได้ประมาณ 1600-1800A ภายใต้สภาวะมาตรฐาน
การควบคุมอุณหภูมิที่เพิ่มขึ้น: น้อยกว่าหรือเท่ากับ 40K ที่กระแสไฟทำงาน 1250A
พื้นที่หน้าตัด-ที่เพียงพอทำให้มีอิมพีแดนซ์ต่ำและสูญเสียพลังงานน้อยที่สุด
การรองรับบัสบาร์หลายตัวทำให้มั่นใจถึงเสถียรภาพทางกลภายใต้แรงแม่เหล็กไฟฟ้า{0}}วงจรสั้น
อินพุตเบรกเกอร์มิเนียเจอร์ (NXB-32A/4P)
เหตุผลในการคัดเลือก:
การป้องกันแหล่งจ่ายไฟเฉพาะสำหรับขั้วต่อการรวบรวมการสูบจ่ายของสำนักจ่ายไฟ
อัตรา 32A ช่วยให้มั่นใจในการเลือกด้วยอุปกรณ์ป้องกันอัปสตรีม
การออกแบบ 4 ขั้วช่วยให้มั่นใจได้ถึงการแยกแหล่งจ่ายไฟสูบจ่ายโดยสมบูรณ์
ส่วนประกอบโมดูลป้องกัน
1.อุปกรณ์ป้องกันไฟกระชากไฟ AC (NXUII-C40/40kA)
เกณฑ์การคัดเลือก:
ความสามารถในการจ่ายกระแสไฟ 40kA (8/20μs) ตรงตามข้อกำหนดการทดสอบ Class II สำหรับระบบจำหน่ายแรงดันไฟฟ้าต่ำ-
แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด Uc~385V AC เหมาะสำหรับระบบ 380V
ระดับการป้องกันเพิ่มขึ้น น้อยกว่าหรือเท่ากับ 1.8kV ปกป้องอุปกรณ์ดาวน์สตรีมได้อย่างมีประสิทธิภาพ
เซอร์กิตเบรกเกอร์ป้องกันไฟกระชาก (NXB-63/63A/4P)
เหตุผลในการคัดเลือก:
การป้องกันส่วนหน้า-สำหรับอุปกรณ์ป้องกันไฟกระชากเพื่อป้องกันไม่ให้ส่งผลกระทบต่อวงจรหลักในกรณีที่เกิดไฟฟ้าลัดวงจร
พิกัดพิกัด 63A กับกระแสคายประจุที่ระบุของอุปกรณ์ป้องกันไฟกระชาก
ส่วนประกอบโมดูลวัดแสง
1.การวัดหม้อแปลงกระแสไฟฟ้า (1200/5A Class 0.5)
เกณฑ์การคัดเลือก:
กระแสไฟฟ้าในวงจรหลักจะอยู่ที่ประมาณ 1200-1300A ภายใต้โหลดเต็ม
อัตราส่วน 1200/5A ส่งผลให้เกิดกระแสทุติยภูมิ 5A ที่โหลดปกติ เหมาะสำหรับเครื่องมือวัดแสงมาตรฐาน
ที่กระแสหลัก 1250A กระแสทุติยภูมิ=(1250/1200)×5 data 5.21A ภายในช่วงการวัดของมิเตอร์
ระดับความแม่นยำ 0.5 ตรงตามข้อกำหนดการวัดการเชื่อมต่อกริด-สำหรับการใช้งานเชิงพาณิชย์
พิกัดภาระตรงกับอิมพีแดนซ์อินพุตของมิเตอร์มัลติฟังก์ชั่น
มิเตอร์มัลติฟังก์ชั่น 2.380V (พร้อมการสื่อสาร RS485)
เหตุผลในการคัดเลือก:
แสดงกำลัง แรงดันไฟฟ้า กระแส ความถี่ ตัวประกอบกำลัง และพลังงาน
การสื่อสาร RS485 ช่วยให้สามารถอัพโหลดข้อมูลไปยังระบบตรวจสอบได้
เป็นไปตามข้อกำหนดกริดสำหรับการเก็บข้อมูลและการตรวจสอบที่จุดเชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์-
รองรับทั้งการแสดงผลในตัวเครื่องและการส่งข้อมูลระยะไกล
3.ไฟแสดงสถานะ (เหลือง/เขียว/แดง)
เหตุผลในการคัดเลือก:
แสดงสถานะอุปกรณ์ด้วยภาพอย่างเข้าใจง่าย:
สีแดง: เปิดเครื่อง / เชื่อมต่อกริดแล้ว-
สีเขียว: สแตนด์บาย / พร้อม
4.กล่องแยกตะกั่วซีลและขายึดแตร (2 ชุด)
เหตุผลในการคัดเลือก:
ฟังก์ชันป้องกัน-ไฟฟ้า-ขโมยเพื่อป้องกันการเดินสายไฟของวงจรวัดแสง
รับประกันความถูกต้องและแม่นยำของข้อมูลการวัดพลังงาน
เป็นไปตามข้อกำหนดของสำนักงานจ่ายไฟเพื่อความปลอดภัยในการสูบจ่าย
ส่วนประกอบโมดูลควบคุมและการสื่อสาร
1.รีเลย์เวลา
เหตุผลในการคัดเลือก:
มีฟังก์ชันควบคุมการหน่วงเวลาสำหรับการทำงานที่มีการประสานงาน
ทำงานร่วมกับสวิตช์เชื่อมต่อกริดหลัก-เพื่อใช้ตรรกะการปิด/เปิดแบบหน่วงเวลา
ป้องกันการดำเนินการสลับพร้อมกันที่อาจทำให้เกิดการรบกวนระบบ
2.รีเลย์ระดับกลาง (4 ตัว)
เหตุผลในการคัดเลือก:
ขยายสัญญาณควบคุมจากตัวควบคุมหรือสวิตช์แบบแมนนวล
แปลงตรรกะการควบคุมเพื่อขับเคลื่อน-คอนแทคเตอร์และเบรกเกอร์กระแสสูง
4 ยูนิตจัดสรรสำหรับ:
คำสั่งปิด (1)
คำสั่งเปิด (1)
ข้อเสนอแนะสถานะ (1)
ตรรกะลูกโซ่ (1)
รับประกันการดำเนินการคำสั่งควบคุมการปิด/เปิดที่เชื่อถือได้
ปุ่มปิด/เปิดและสวิตช์ถ่ายโอน
เหตุผลในการคัดเลือก:
ปุ่มควบคุมด้วยตนเอง: อนุญาตให้วงจรเชื่อมต่อกริด-ทำงานในพื้นที่ระหว่างการบำรุงรักษาหรือเหตุฉุกเฉิน
สวิตช์ถ่ายโอน: เปิดใช้งานการสลับระหว่างโหมดการควบคุมแบบแมนนวลและอัตโนมัติ
โหมดอัตโนมัติ: รับคำสั่งระยะไกล/PLC
โหมดแมนนวล: การทำงานในพื้นที่สำหรับการบำรุงรักษาหรือความต้องการฉุกเฉิน
ส่วนประกอบตู้และโมดูลเสริม
1.ตู้มาตรฐาน GGD (ก1000×ล800×ส2200มม.)
เหตุผลในการคัดเลือก:
ตู้ GGD เป็นตู้จ่ายแรงดันไฟฟ้าต่ำ-มาตรฐาน เหมาะสำหรับการวางผังกระแสสูงและหลาย-วงจร
ขนาดรองรับ:
สวิตช์หลัก (ขนาดเฟรม 1250A)
เบรกเกอร์อินพุต 7 ตัว (ตัวละ 250A)
ระบบบัสบาร์
CTs มิเตอร์ อุปกรณ์ควบคุม และส่วนประกอบเสริม
แผ่นเหล็กรีดเย็น-พร้อมสเปรย์เคลือบช่วยป้องกันการกัดกร่อนขั้นพื้นฐาน
ระดับการใช้งานภายในอาคารที่มีการระบายอากาศเพียงพอสำหรับการกระจายความร้อน
2.ฟิวส์ไฟสำรอง (RT28-32/6A, 6 ตัว)
เหตุผลในการคัดเลือก:
ป้องกันวงจรไฟฟ้าสำรอง (พลังงานควบคุม พลังงานของโมดูลการสื่อสาร พลังงานของเครื่องมือ)
พิกัด 6A สามารถทนต่อกระแสกระชากระยะสั้น-ในขณะเดียวกันก็ตัดการเชื่อมต่ออย่างรวดเร็วระหว่างการลัดวงจร
6 ยูนิตจัดสรรสำหรับ:
กำลังวงจรควบคุม (2)
กำลังวงจรวัดแสง (2)
กำลังไฟของโมดูลการสื่อสาร (1)
อะไหล่ (1)
3.สายไฟรอง ขั้วต่อ และอุปกรณ์เสริม
เหตุผลในการคัดเลือก:
การเชื่อมต่อการส่งสัญญาณและแหล่งจ่ายไฟสำหรับส่วนประกอบการควบคุมและการตรวจสอบทั้งหมด
หน้าจอแสดงค่าน้ำหนักมาตรฐานช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่เชื่อถือได้และอำนวยความสะดวกในการบำรุงรักษา
ขนาดสายไฟที่เหมาะสมสำหรับ-ความสามารถในการรองรับกระแสไฟฟ้าและข้อกำหนดแรงดันไฟฟ้าตก
|
เลขที่ |
ชื่อส่วนประกอบ (พร้อมรุ่นและสเปค) |
หน่วย |
ปริมาณ |
โมดูลฟังก์ชัน |
ฟังก์ชั่นหลักที่สอดคล้องกันของโมดูล |
คำอธิบายฟังก์ชันส่วนประกอบ |
รูปภาพ |
|
1 |
สวิตช์เชื่อมต่อกริดหลัก- (NXA16N16-MF4 1250A, 4P 65kA) |
ชิ้นส่วน |
1 |
โมดูลจ่ายไฟและสายขาเข้า |
รับเอาต์พุตไฟ AC จากอินเวอร์เตอร์ รวบรวมและจ่ายพลังงาน และสร้างช่องสัญญาณวงจรเชื่อมต่อกริดหลัก- |
สวิตช์หลักอัจฉริยะคงที่พร้อมการเปิด/ปิดด้วยไฟฟ้า การปล่อยแรงดันไฟฟ้าตก -ตรวจสอบการปิด และฟังก์ชันหน่วงเวลา ดำเนินการตัดวงจรหลัก + โอเวอร์โหลด/ป้องกันการลัดวงจร- |
|
|
2 |
เบรกเกอร์อินพุต (NM1-250L/4300B 50kA) |
ชิ้นส่วน |
7 |
เบรกเกอร์อินพุต 250A ทำหน้าที่ตัดและ-ป้องกันการลัดวงจร/โอเวอร์โหลดของสายขาเข้าอินเวอร์เตอร์แต่ละตัว |
|
||
|
3 |
อินพุตเบรกเกอร์มิเนียเจอร์ (NXB-32A/4P) |
ชิ้นส่วน |
1 |
สวิตช์จ่ายไฟสำหรับขั้วต่อรวมมิเตอร์วัดแสง ให้การป้องกันวงจรจ่ายไฟอิสระสำหรับขั้วต่อมิเตอร์ |
|
||
|
4 |
บัสบาร์ (แท่งทองแดงขนาด 80 × 10 มม.) |
ชุด |
หลาย |
ส่งกระแสไฟขนาดใหญ่ รวบรวมพลังงานจากเซอร์กิตเบรกเกอร์อินพุต 7 ตัว และส่งไปยังสวิตช์เชื่อมต่อกริดหลัก-และด้านกริด |
|
||
|
5 |
สวิตช์แยก (1500A/4P HD12) |
ชิ้นส่วน |
1 |
จัดให้มีจุดแตกหักที่ชัดเจนระหว่างการบำรุงรักษาเพื่อความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ปฏิบัติงานและบำรุงรักษา |
|
||
|
6 |
อุปกรณ์ป้องกันไฟกระชากไฟ AC (NXUII-C40/40kA) |
ชุด |
1 |
โมดูลป้องกันการเชื่อมต่อกริด- |
รับรองความปลอดภัยสองทาง-ของระบบผลิตไฟฟ้าและโครงข่ายไฟฟ้า ป้องกันความเสียหายของอุปกรณ์ที่เกิดจากข้อผิดพลาด/ไฟกระชากของโครงข่าย |
ป้องกันฟ้าผ่า AC ลดแรงดันไฟฟ้าเกินชั่วคราว ปกป้องอุปกรณ์ไฟฟ้าในตู้จากฟ้าผ่าหรือความผันผวนของกริด |
|
|
7 |
เซอร์กิตเบรกเกอร์ป้องกันไฟกระชาก (NXB-63/63A/4P) |
ชุด |
1 |
การควบคุมอินพุตป้องกันไฟกระชาก ควบคุมการเปิด-วงจรป้องกันไฟกระชาก ช่วยในการรับรู้ฟังก์ชันป้องกันฟ้าผ่า |
|
||
|
8 |
มิเตอร์มัลติฟังก์ชั่น 380V (พร้อมระบบสื่อสาร RS485) |
ชิ้นส่วน |
1 |
โมดูลวัดและติดตามกำลังไฟฟ้า |
วัดพลังงานไฟฟ้าที่เชื่อมต่อกริด-อย่างแม่นยำ ตรวจสอบพารามิเตอร์การทำงานของโครงข่ายไฟฟ้า/ระบบผลิตไฟฟ้า และให้ข้อมูลสำหรับการชำระหนี้/การวินิจฉัย |
จอแสดงผลพลังงาน แรงดันไฟฟ้า กระแส รองรับการสื่อสาร RS485 ตระหนักถึงการวัดพลังงานไฟฟ้าและการส่งข้อมูล |
|
|
9 |
การวัดหม้อแปลงกระแส (1200/5A คลาส 0.5) |
ชิ้นส่วน |
3 |
แปลงกระแสขนาดใหญ่ 1200A เป็นสัญญาณขนาดเล็ก 5A ปรับให้เข้ากับการวัดมิเตอร์แบบมัลติฟังก์ชั่น รับประกันความแม่นยำในการวัดและความปลอดภัยของอุปกรณ์ |
|
||
|
10 |
ไฟแสดงสถานะ (เหลือง/เขียว/แดง) |
ชิ้นส่วน |
5 |
แสดงสถานะการทำงานของอุปกรณ์อย่างเป็นธรรมชาติ (เช่น การเปิดเครื่อง -การปิดการเชื่อมต่อกริด การแจ้งเตือนข้อผิดพลาด ฯลฯ) สำหรับการดูในท้องถิ่น |
|
||
|
11 |
กล่องแยกตะกั่วซีล, ขายึดแตร |
ชุด |
2 |
การใช้-การโจรกรรมไฟฟ้า- ช่วยให้มั่นใจในความถูกต้องและความปลอดภัยของข้อมูลการวัดพลังงานไฟฟ้า |
|
||
|
12 |
รีเลย์เวลา |
ชิ้นส่วน |
1 |
โมดูลควบคุมการเชื่อมต่อและการสื่อสารแบบกริด- |
ตระหนักถึงการสลับวงจรการเชื่อมต่อกริด-อย่างชาญฉลาด แลกเปลี่ยนข้อมูลกับระบบจ่ายไฟของกริด/ระบบตรวจสอบไฟฟ้าโซลาร์เซลล์ และตอบสนองข้อกำหนดในการจัดส่ง |
มีฟังก์ชันควบคุมการหน่วงเวลา ร่วมมือกับสวิตช์เชื่อมต่อกริดหลัก-เพื่อให้ทราบถึงตรรกะการปิด/เปิดที่ล่าช้า |
|
|
13 |
รีเลย์ระดับกลาง |
ชิ้นส่วน |
4 |
ขยายสัญญาณควบคุม แปลงตรรกะการควบคุม รับรองการดำเนินการปิด/เปิดและคำสั่งควบคุมอื่นๆ ที่เชื่อถือได้ |
|
||
|
14 |
ปุ่มปิด/เปิด, สวิตช์ถ่ายโอน |
ชิ้นส่วน |
3 |
ควบคุมการปิดและการเปิดวงจรการเชื่อมต่อกริด-ด้วยตนเองภายในเครื่อง สลับโหมดการควบคุม (เช่น แบบแมนนวล/อัตโนมัติ) |
|
||
|
15 |
ตู้มาตรฐาน GGD (ก1000×ล800×ส2200มม.) |
ชิ้นส่วน |
1 |
ตู้และโมดูลเสริม |
จัดให้มีพาหะการติดตั้งและสภาพแวดล้อมในการป้องกันเพื่อให้มั่นใจถึงการทำงานที่มั่นคงของส่วนประกอบภายใน |
ตู้ในร่ม การพ่นสีแบบแผ่นรีดเย็น- ให้พื้นที่การติดตั้งและการป้องกันขั้นพื้นฐานสำหรับส่วนประกอบทั้งหมด |
|
|
16 |
ฟิวส์ไฟสำรอง (RT28-32/6A) |
ชิ้นส่วน |
6 |
ป้องกันวงจรไฟฟ้าสำรอง หลีกเลี่ยงความเสียหายต่อส่วนประกอบควบคุมเนื่องจากการโอเวอร์โหลดหรือการลัดวงจรของสายรอง |
|
||
|
17 |
สายไฟรอง ขั้วต่อ และอุปกรณ์เสริม |
มาก |
หลาย |
สร้างมาตรฐานการเชื่อมต่อของสายรอง รับรู้การส่งสัญญาณและการเชื่อมต่อแหล่งจ่ายไฟของส่วนประกอบควบคุมและตรวจสอบต่างๆ อำนวยความสะดวกในการบำรุงรักษา |
|
