กรณีการออกแบบตู้บัสบาร์อินพุต AC 12 ช่อง

วัตถุประสงค์และข้อกำหนด

ออกแบบตู้รวมไฟ AC 12-เข้า-1-ออก เนื่องจากเป็นโปรเจ็กต์นอกกริด จึงต้องการเพียงฟังก์ชัน Combiner เท่านั้น

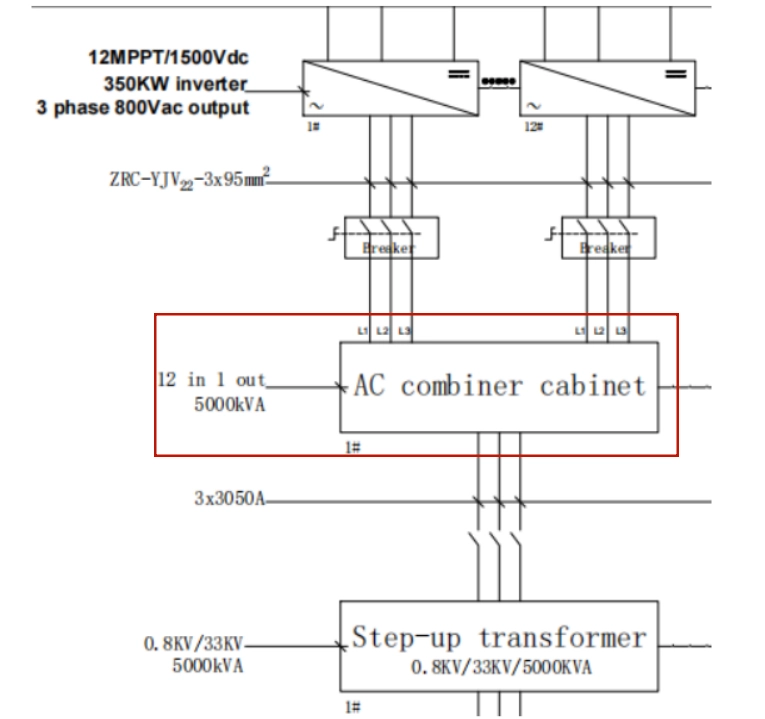

ตามแผนภาพหลักการข้างต้น ข้อมูลจำเพาะของตู้คือ 5000kVA/800V กระแสไฟรวมที่เข้าตู้คือ: 350kW * 12 / 800V / 1.732 data 3031A กระแสเฉลี่ยต่อสาขาคือ 253A

การคำนวณและการออกแบบอุปกรณ์หลัก

อินพุตเบรกเกอร์เคสแบบขึ้นรูป (MCCB)

1.จำนวน: 12 ยูนิต ตรงกับโทโพโลยี "12 นิ้ว" เบรกเกอร์หนึ่งตัวต่ออินพุตแบรนช์เพื่อการป้องกันแบบอิสระ โดยแยกเฉพาะแบรนช์ที่ผิดพลาดโดยไม่ส่งผลกระทบต่อผู้อื่น

คะแนนปัจจุบัน: กระแสไฟขาออกทั้งหมด ~ 3031A แบ่งเท่าๆ กันระหว่าง 12 สาขา ให้ค่าสูงสุด ~253A ต่อสาขา เลือกเบรกเกอร์ 400A เพื่อป้องกันโอเวอร์โหลดสะดุดระหว่างการทำงานเป็นเวลานาน (สูตร: I_total=(P_total) / (√3 * V_LL) )

เสา: 3P (สาม-เฟส) แกนหลักของระบบไฟฟ้ากระแสสลับนอกกริด-คือวงจรไฟฟ้าสาม-เฟส สายนิวทรัลเชื่อมต่อแยกกันผ่านเทอร์มินัล (ไม่ขาดจากเบรกเกอร์) ทำให้การออกแบบง่ายขึ้น และรับประกันการป้องกันที่เชื่อถือได้สำหรับวงจรสามเฟสหลัก-

ความสามารถในการทำลายล้าง: มากกว่าหรือเท่ากับ 50kA สามารถขัดขวางกระแส-การลัดวงจรสาขา-วงจรเดียวโดยประมาณอย่างรวดเร็ว (~31.5kA) ที่ 800V ป้องกันความเสียหายของส่วนโค้งและรับประกันการแยกข้อผิดพลาดที่เชื่อถือได้

เซอร์กิตเบรกเกอร์เฟรมเอาท์พุต (FCB)

1.จำนวน: 1 หน่วย ตรงกับโทโพโลยี "1-out" เบรกเกอร์หลักตัวหนึ่งควบคุมเอาต์พุตรวมจากอินพุต 12 ตัว

2. คะแนนปัจจุบัน: รวมปัจจุบัน ~ 3031A มีการเลือกเฟรมเบรกเกอร์ 4000A (พิจารณาถึงโหลดเต็มที่ไม่ต่อเนื่อง-และความซ้ำซ้อนในบัสบาร์/สายเคเบิล) รองรับ-การโอเวอร์โหลดในเวลาอันสั้น และตอบสนองความต้องการเอาต์พุตกำลังสูง-

3.การหน่วงเวลาแรงดันตก: ระบบปิด-กริดขาดการรองรับกริดและมีแนวโน้มที่จะเกิดความผันผวนของแรงดันไฟฟ้า ฟังก์ชันหน่วงเวลาจะป้องกันไม่ให้สะดุดสะดุดระหว่างแรงดันไฟตกชั่วครู่ ทำให้มั่นใจได้ถึงความเสถียรของแหล่งจ่ายไฟ

4.เสา: 3P เหมาะสำหรับบัสบาร์รวมเฟสหลักสาม- สายนิวทรัลต่อสายแยกกัน ไม่ผ่านเบรกเกอร์หลัก มีการป้องกันแบบโฟกัส (โอเวอร์โหลด ลัดวงจร-) บนวงจรหลักสาม-

5. ความสามารถในการทำลายล้าง: มากกว่าหรือเท่ากับ 63kA ขัดขวางกระแสลัดวงจรของบัสทั้งหมดโดยประมาณ- (~40kA) ได้อย่างมีประสิทธิภาพ ด้วยการแตกหักอย่างรวดเร็วและการดับส่วนโค้งที่ดี ป้องกันข้อผิดพลาดที่เพิ่มขึ้น

สวิตช์แยกโรตารี (สวิตช์แยก)

อัตรากระแสไฟ: จับคู่กระแสสูงสุดของด้านเอาต์พุตที่ 3031A เพื่อป้องกันความร้อนระหว่างการแยก

ฟังก์ชัน: สำหรับการบำรุงรักษาในระบบนอกกริด- ระบบจะให้การเบรกแบบไม่มีส่วนโค้งทางกายภาพ-ในวงจรหลักสาม- เฟส ให้การแยกส่วนที่เชื่อถือได้มากกว่าเบรกเกอร์เพื่อความปลอดภัยของบุคลากร

เสา: 3P ซึ่งจะตัดการเชื่อมต่อทั้งสามเฟสของวงจรหลักพร้อมกัน ซึ่งตรงกับการกำหนดค่าของเบรกเกอร์ สารเป็นกลางไม่จำเป็นต้องแยกออกจากกัน (ได้รับการยืนยันว่าตายแยกกันระหว่างการบำรุงรักษา) ทำให้การทำงานง่ายขึ้นโดยเป็นไปตามมาตรฐานความปลอดภัย

อุปกรณ์ป้องกันไฟกระชากไฟ AC (SPD)

1.พิกัดแรงดันไฟฟ้า: จับคู่แรงดันไฟฟ้าพิกัด 800V AC ของระบบเพื่อป้องกันความล้มเหลวของ SPD

2.กระแสไฟฟ้าคายประจุที่กำหนด (เข้า): สถานการณ์นอก-กริดขาดการป้องกันฟ้าผ่าของกริดที่มีการประสานงาน ต้องทนต่อแรงดันไฟกระชากฟ้าผ่าโดยอิสระ ความจุ 100kA ครอบคลุมข้อกำหนดสำหรับพื้นที่ที่มีฟ้าผ่าปานกลาง โดยดูดซับพลังงานฟ้าผ่า

3.เสา: 4P (สาม-เฟส + เป็นกลาง) แม้ว่าเบรกเกอร์จะเป็น 3P แต่สายนิวทรัลยังคงต้องการการป้องกันไฟกระชากเพื่อป้องกันอุปกรณ์เสียหายจากแรงดันไฟฟ้าเกินจากฟ้าผ่าบนสายนิวทรัล ให้การป้องกันวงจรที่ครอบคลุม

3. การเลือกอุปกรณ์และรายการวัสดุ (BOM)

ตามข้อกำหนดของระบบ (5000kVA/800Vac, 12-in-1-out, 253A ต่อสาขา, ทั้งหมด 3031A) ให้เลือกอุปกรณ์ที่เหมาะสม

สิ่งที่แนบมากับคณะรัฐมนตรี

ขนาด: กว้าง 1,000 มม. ลึก 1,000 มม. สูง 2,200 มม. ต้องรองรับเบรกเกอร์อินพุต 12 ตัว, เบรกเกอร์เอาต์พุตขนาดใหญ่ 1 ตัว, บัสบาร์, หม้อแปลงกระแสไฟฟ้า ฯลฯ ความกว้าง ความลึก และความสูงต้องเผื่อไว้สำหรับการจัดวางส่วนประกอบ พื้นที่ทำความเย็น และการเดินสายเคเบิล

วัสดุ: โลหะสำหรับความแข็งแรงเชิงกลสูง ทนทานต่อการกัดกร่อนและการกระแทกจากสิ่งแวดล้อมภายนอก เหมาะสำหรับการติดตั้งภายนอกอาคารในสถานการณ์นอก-โครงข่ายกริด

ระดับการป้องกัน: IP54 สำหรับการป้องกันฝุ่นและน้ำ ป้องกันการซึมเข้าไปที่อาจทำให้เกิดไฟฟ้าลัดวงจรสูง- ทำให้มั่นใจได้ถึงความปลอดภัยในการทำงานกลางแจ้ง

สรุปการเลือกอุปกรณ์ (ตาราง)

4.ภาพวาด

แผนภาพบล็อกสายไฟ

แผนผังไฟฟ้า

แผนภาพโมเดล
