สถานีรับส่งสัญญาณฐาน (BTS) คืออะไร
สถานีรับส่งสัญญาณฐาน (BTS) เป็นอุปกรณ์เครือข่ายที่อำนวยความสะดวกในการสื่อสารไร้สายระหว่างอุปกรณ์และเครือข่าย
รถไฟฟ้าบีทีเอสประกอบด้วยสิ่งต่อไปนี้:
เสาอากาศที่ถ่ายทอดข้อความวิทยุ
เครื่องรับส่งสัญญาณ
เพล็กซ์
เครื่องขยายเสียง
รถไฟฟ้าบีทีเอสเรียกอีกอย่างว่าสถานีฐาน (BS) สถานีฐานวิทยุ (RBS) หรือโหนด B (eNB)
Energy Consumption In BTS

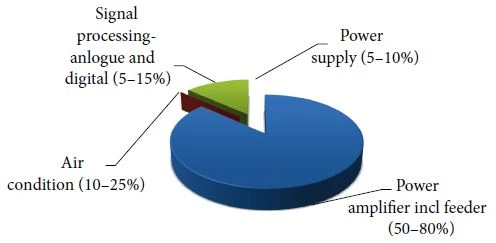

ผู้ใช้พลังงานรายใหญ่ที่สุดในสถานีฐานคืออุปกรณ์ความถี่วิทยุ (เครื่องขยายสัญญาณเสียงพร้อมตัวรับส่งสัญญาณและสายเคเบิล) ซึ่งใช้พลังงานประมาณ 65 เปอร์เซ็นต์ของพลังงานทั้งหมด ในบรรดาส่วนประกอบอื่นๆ ของสถานีฐาน ผู้ใช้พลังงานที่สำคัญ ได้แก่ เครื่องปรับอากาศ (17.5 เปอร์เซ็นต์) โปรเซสเซอร์สัญญาณดิจิตอล (10 เปอร์เซ็นต์) และตัวแปลง AC/DC (7.5 เปอร์เซ็นต์)
ทำไมต้องระบบ Solar PV สำหรับ BTS
ระบบพลังงานแบบเดิมไม่ยั่งยืนอีกต่อไป
พื้นที่ในชนบทห่างไกลซึ่งไม่มีไฟฟ้าเข้าถึง
Increasing fuel prices (between € 0.90 and € 1.10 per kWh).
ต้นทุน OM ที่เพิ่มขึ้นเรื่อยๆ
รับประกันการทำงาน
ความเป็นอิสระของการบริการและการควบคุมต้นทุน
ลดมลพิษทางเสียงและการปล่อย CO2
โซลูชันระบบโซลาร์เซลล์แสงอาทิตย์
ระบบโซลาร์เซลล์แสงอาทิตย์สำหรับสถานีฐานประกอบด้วยโมดูลเซลล์แสงอาทิตย์โครงสร้างการติดตั้ง,กล่องรวมสัญญาณ,ตัวควบคุมการชาร์จ,ก้อนแบตเตอรี่และอินเวอร์เตอร์และอื่นๆ
โมดูลโฟโตโวลตาอิกมักใช้เซลล์ซิลิคอนโมโนคริสตัลไลน์หรือเซลล์ซิลิคอนโพลีคริสตัลไลน์ และเซลล์เดียวมีแรงดันเอาต์พุต 0.5V เนื่องจากโมดูลประกอบด้วยเซลล์แสงอาทิตย์ 72 ชิ้นเป็นชุดเป็นส่วนใหญ่ จึงควรเชื่อมต่อโมดูลสองโมดูลแบบอนุกรมเพื่อรับแรงดันเอาต์พุตตั้งแต่ 43.2V ถึง 56.4V โมดูลที่มีความจุค่อนข้างใหญ่ เช่น 330W, 375W, 450W, 540W,600W และ 660W เป็นที่ต้องการ ปริมาณของโมดูลที่เชื่อมต่อแบบขนานขึ้นอยู่กับความสามารถในการโหลดและทรัพยากรพลังงานแสงอาทิตย์
โมดูลไฟฟ้าโซลาร์เซลล์ได้รับการสนับสนุนโดยโครงสร้างการติดตั้ง ซึ่งยึดโมดูลไว้ที่มุมหนึ่ง ควรวางระบบไฟฟ้าโซลาร์เซลล์อิสระไว้ที่มุมสูงกว่าละติจูดของไซต์ 5-15 องศาเพื่อให้ได้รับรังสีดวงอาทิตย์สูงสุดในฤดูหนาว เพื่อลดจำนวนแบตเตอรี่และค่าใช้จ่ายของระบบไฟฟ้าทั้งหมด
แบตเตอรี่ OPzS เคยเป็นทางเลือกของระบบพลังงานแสงอาทิตย์ เนื่องจากใช้แผ่นท่อแบบขั้วบวกที่สามารถป้องกันไม่ให้วัสดุที่เคลื่อนไหวหลุดออกมา และแผ่นขั้วลบแบบหนาที่ติดแน่นเพื่อให้มีอายุการใช้งานยาวนาน อย่างไรก็ตาม OPzV ที่มีเพลทแบบท่อที่เป็นบวกจะค่อยๆ กลายเป็นที่นิยมในช่วงไม่กี่ปีที่ผ่านมา เนื่องจากไม่จำเป็นต้องบำรุงรักษาน้อยลง
ตัวควบคุมช่องสัญญาณ-หลายช่องใช้ในการจัดการประจุ/การคายประจุ และแผงเซลล์แสงอาทิตย์แบ่งออกเป็น-อาร์เรย์ย่อยหลายชุด ซึ่งเชื่อมต่อกับตัวควบคุมผ่านกล่องร่วม เมื่อชาร์จแบตเตอรี่จนเต็มแล้ว ตัวควบคุมจะตัด-อาร์เรย์ย่อยพลังงานแสงอาทิตย์ออกทีละตัว จากนั้นแบตเตอรี่และส่วนที่เหลือของอาร์เรย์ย่อย-เซลล์แสงอาทิตย์จะจัดหาพลังงานสำหรับการโหลดร่วมกัน เมื่อแรงดันไฟฟ้าของแบตเตอรี่ลดลงเป็นค่าที่ตั้งไว้ ตัวควบคุมจะเชื่อมต่ออาร์เรย์ย่อยพลังงานแสงอาทิตย์-ทีละรายการเพื่อปรับแรงดันการชาร์จและกระแสไฟของแบตเตอรี่
