ระบบโซลาร์เซลล์แสงอาทิตย์ (PV) เป็นชุดของส่วนประกอบที่เชื่อมต่อซึ่งประกอบด้วยโมดูล PV อินเวอร์เตอร์สุริยะและอคติ - บน - ระบบ (BOS) ที่สามารถสร้างและจัดเก็บการสร้างแสงอาทิตย์ การบรรลุประสิทธิภาพที่ดีที่สุดในระบบ PV นั้นต้องการการเพิ่มประสิทธิภาพหลายปัจจัยและทำความเข้าใจกับการทำงานและการกำหนดค่าของส่วนประกอบ นอกจากนี้เทคนิคการตรวจสอบการเรียนรู้และวิธีการทางวิศวกรรมที่เชื่อถือได้นั้นมีความสำคัญต่อการสร้างความมั่นใจว่าอายุยืนของระบบ PV นี่คือซอฟต์แวร์ที่แตกต่างกัน 8 รายการสำหรับการออกแบบระบบโซลาร์เซลล์แสงอาทิตย์
1 Homer Pro - Homer Energy, USA
2 pv f - แผนภูมิ - f - ซอฟต์แวร์แผนภูมิสหรัฐอเมริกา
3 PVPlanner - Solargis, Slovakia
4 PVSYST - PVSYST SA, สวิตเซอร์แลนด์
5 Retscreen - ทรัพยากรธรรมชาติแคนาดาแคนาดา
6 โมเดลที่ปรึกษาระบบ (SAM) - ห้องปฏิบัติการพลังงานทดแทนแห่งชาติ (NREL), สหรัฐอเมริกา
7 Solar Pro - Laplace Systems, ญี่ปุ่น
8 Helioscope - Aurora Solar, USA
การเปรียบเทียบโปรแกรมเหล่านี้ได้ถูกสร้างขึ้นเพื่อยืนยันว่าแต่ละคนดีในการออกแบบและการจำลองระบบพลังงานแสงอาทิตย์ PV การวิเคราะห์ได้ดำเนินการโดยมุ่งเน้นไปที่พลังงาน SPV เท่านั้นและด้วยเหตุนี้โปรแกรมที่จำลองแหล่งพลังงานหมุนเวียนอื่น ๆ เช่นลมชีวมวล ฯลฯ อาจไม่ได้รับความพึงพอใจมากขึ้น ขึ้นอยู่กับความพยายามของผู้เขียนในการใช้โปรแกรมเหล่านี้ภายใต้การจัดอันดับพารามิเตอร์โครงการคงที่ได้รับการจัดเตรียมไว้ในตอนท้ายของบทความ เกณฑ์ต่อไปนี้ได้รับการพิจารณาแล้ว:
-
ฟังก์ชั่นและ USP
-
ส่วนต่อประสานผู้ใช้
-
ข้อมูลสภาพอากาศในอดีต
-
ข้อมูลโมดูลและอินเวอร์เตอร์
-
การกำหนดราคา
-
1 โฮเมอร์โปร
พัฒนาโดย NREL (National Renewable Energy Laboratory) สหรัฐอเมริกาและได้รับการปรับปรุงและจัดจำหน่ายในภายหลังโดย Homer Energy เป็นซอฟต์แวร์การเพิ่มประสิทธิภาพแบบกริด micro - โฮเมอร์ย่อมาจากรูปแบบการเพิ่มประสิทธิภาพแบบไฮบริดสำหรับแหล่งพลังงานหลายแห่งและมาพร้อมกับการจำลองการปรับให้เหมาะสมและเครื่องมือวิเคราะห์ความไว
การคำนวณ CAPEX และ OPEX เป็นไปได้โดยใช้ตัวช่วยสร้างโครงการ จำลองแหล่งพลังงานหลายแหล่ง เพิ่มหลายโหลด ปัจจัยเช่นความเร็วลมต้นทุนเชื้อเพลิงและการลงโทษการปล่อยมลพิษสามารถรวมอยู่ในการคำนวณ ค้นหาตำแหน่งตามชื่อที่เป็นไปได้ ไม่ได้ออกแบบมาโดยเฉพาะสำหรับ Solar PV ไม่ได้สร้างข้อมูลเส้นโค้ง IV หรือทำการวิเคราะห์การแรเงา นอกจากนี้รายงานการผลิตไฟฟ้า PV นั้นครอบคลุมและมีรายละเอียดน้อยลงเนื่องจากข้อมูลที่ จำกัด เกี่ยวกับข้อมูลสภาพอากาศและข้อมูลโมดูล ปัจจัยการสูญเสียจำนวนมากในระหว่างการผลิตพลังงาน PV ไม่ได้ถูกเพิ่มเข้าไปในการคำนวณ
มุมมองแผนผังมีประโยชน์ ระบบเมนูกราฟิกเป็นข้อดี ไม่ใช้งานง่ายและมีพารามิเตอร์มากเกินไปที่จะเพิ่มด้วยตนเอง
สามารถนำเข้าข้อมูล TMY2/TMY3 ได้จากเว็บไซต์ NREL นอกจากนี้ยังสามารถนำเข้าข้อมูล NASA และ SolarGis ได้จากเว็บไซต์ของพวกเขา ไม่ได้มาพร้อมกับข้อมูลสภาพอากาศฟรี
สามารถนำเข้าข้อมูลโมดูล มีเพียง 8 โมดูล (รวมถึง 1 ทั่วไป) และ 8 (รวมถึง 1 ทั่วไป) อินเวอร์เตอร์รวมอยู่ในโปรแกรม
มีการออกใบอนุญาตคลาวด์ เวอร์ชันถาวรที่โหลดเต็มรูปแบบมีให้บริการในเชิงพาณิชย์ 4,200/รูปี 280,000 การศึกษา 2,100/รูปี 140,000 และนักเรียน USD 350 ต่อปี/inr 23,407 ต่อปี
รับทดลองใช้ฟรี 30 วันของคุณที่นี่
ภาพหน้าจอของโฮเมอร์เวอร์ชัน x 64 3.6.3
(รูปที่ 1A) อินเทอร์เฟซการออกแบบพร้อมมุมมองแผนผัง
(รูปที่ 1b) รายงานการจำลอง
2 pv f - แผนภูมิ
พัฒนาโดยคณะของมหาวิทยาลัยวิสคอนซิน, PV F - แผนภูมิเป็นโปรแกรมการออกแบบการวิเคราะห์ระบบ PV ที่ใช้ข้อมูลรังสีแสงอาทิตย์เพื่อคำนวณการผลิตพลังงาน PV ที่ไม่คำนึงถึงการเปลี่ยนแปลงที่เกิดจากโมดูล PV อินเวอร์เตอร์และตัวแปรอื่น ๆ โปรแกรมนี้มีเป้าหมายเพื่อวัตถุประสงค์ทางวิชาการ
โปรแกรมง่าย ๆ ที่คำนวณเอาต์พุตพลังงาน PV ตามโมดูลทั่วไปและอินเวอร์เตอร์ ข้อมูลทั้งหมดที่จะเพิ่มด้วยตนเองและดังนั้นจึงเป็นการยากที่จะเปรียบเทียบข้อมูลการสร้างอย่างรวดเร็วโดยการสลับข้อมูลโมดูลความจุของไซต์หรือตำแหน่ง ไม่มีการวิเคราะห์การแรเงา ไม่เหมาะสำหรับการคำนวณพลังงาน PV ในสภาพโลกแห่งความเป็นจริง สามารถสร้างกราฟหรือข้อมูลแบบตารางอย่างง่าย แต่ไม่สามารถส่งออกได้
พื้นฐานและมีประโยชน์มากสำหรับการคำนวณเมื่อป้อนข้อมูลด้วยตนเองสำหรับทุกพารามิเตอร์ มันเป็นชุดของสเปรดชีตที่เปิดใช้งานมาโคร ระบบอัตโนมัติที่ จำกัด มากและไม่มีพ่อมด
300 สถานที่รวมกับซอฟต์แวร์ ไม่มีตัวเลือกในการนำเข้าข้อมูลสภาพอากาศจากแหล่งข้อมูลทั่วไปเช่น TMY3 ข้อมูลสามารถเพิ่มได้ด้วยตนเองเท่านั้น
ไม่มีขอบเขตสำหรับโมดูลหรือข้อมูลอินเวอร์เตอร์ที่จะเพิ่มในการคำนวณ
นักเรียน USD 400/INR 26,750 Academic USD 600/INR 40,000
ดาวน์โหลดเวอร์ชันตัวอย่างที่นี่
ภาพหน้าจอของ PV F - แผนภูมิเวอร์ชัน 3.55W
(รูปที่ 2A) อินเทอร์เฟซการออกแบบพร้อมหน้าจอการป้อนข้อมูลด้วยตนเอง
(รูปที่ 2B) การสร้างรายเดือนการคำนวณทางเศรษฐกิจและรายงานประสิทธิภาพ
3 pvplanner
ซอฟต์แวร์นี้มาจากผู้ให้บริการฐานข้อมูลทรัพยากรพลังงานแสงอาทิตย์ Solargis มันเป็นซอฟต์แวร์บนคลาวด์ที่ทำงานบนแพลตฟอร์ม SaaS (ซอฟต์แวร์เป็นบริการ) และอ้างว่าข้อมูลของพวกเขามีความแม่นยำสูงและเสนอวิธีการตรวจสอบความถูกต้องอย่างเป็นระบบอย่างเข้มงวดเพื่อเพิ่มความน่าเชื่อถือของข้อมูล
ข้อมูลดาวเทียมที่แม่นยำช่วยให้ผู้ใช้สามารถประเมินรังสีแสงอาทิตย์และศักยภาพพลังงาน PV ของตำแหน่งและสร้างรายงานใน 14 ภาษา มันคำนวณการแรเงาภูมิประเทศโดยอัตโนมัติ แต่ไม่มีตัวเลือกสำหรับการตั้งค่าโครงสร้างโดยรอบหรือทำการวิเคราะห์การแรเงาใกล้ มันมีให้เฉพาะเป็นเวอร์ชันออนไลน์ดังนั้นการเชื่อมต่ออินเทอร์เน็ตจึงจำเป็น ช่วยให้ บริษัท ต่างๆสามารถใช้ API และเข้าถึง Solargis ผ่านแอพบุคคลที่สาม
การตั้งค่าง่ายตามการจำลองในสามขั้นตอน แผนที่ทรัพยากรแสงอาทิตย์ความละเอียดสูงแบบโต้ตอบ (IMAPS) ช่วยให้ผู้ใช้สามารถระบุตำแหน่งของไซต์ได้อย่างแม่นยำ อินเตอร์เฟสนั้นเรียบร้อยและใช้งานง่าย แต่ประสิทธิภาพของอินเทอร์เฟซอาจได้รับผลกระทบจากความเร็วการเชื่อมต่ออินเทอร์เน็ตซึ่งเป็นข้อเสียเปรียบของซอฟต์แวร์ออนไลน์
ข้อมูลเฉลี่ยประจำปีและรายเดือนรวมอยู่ในแพ็คเกจพื้นฐาน ไม่มีตัวเลือกในการนำเข้าประเภทข้อมูลอื่น ๆ เช่น NASA, Meteonorm, SAM หรือข้อมูลที่ผู้ใช้บันทึก
ใช้โมดูลทั่วไปที่อยู่บนพื้นฐานของโมดูลที่ใช้กันทั่วไป 18 โมดูลที่ใช้กันทั่วไปของ MAKE และผู้ใช้ต่าง ๆ เลือกระหว่างโมดูล CSI, CDTE และ CIS อินเวอร์เตอร์ยังเป็นเครื่องประดับทั่วไปที่ผู้ใช้สามารถกำหนดประสิทธิภาพได้ พวกเขาอ้างว่าการเปลี่ยนแปลงในโมดูลส่วนใหญ่ไม่เกิน 1.22% ซึ่งน้อยกว่าการเปลี่ยนแปลงของรังสีแสงอาทิตย์ดังนั้นจึงจำเป็นต้องมีโมดูลและฐานข้อมูลอินเวอร์เตอร์ไม่เกิดขึ้น
ตำแหน่งเดียวและไม่มีฟังก์ชั่นแผนที่ - USD 560/INR 37,500 ต่อปี หลายตำแหน่งและไม่มีฟังก์ชั่นแผนที่ - 1,700/INR 115,000 ต่อปี หลายตำแหน่ง + ฟังก์ชั่นแผนที่ + ข้อมูลรังสีปกติโดยตรง (DNI) - USD 3,600/INR 241,500 ต่อปี
ภาพหน้าจอของ PVPlanner เวอร์ชัน 2.0
(รูปที่ 3a) ฟังก์ชั่น IMAP แบบโต้ตอบที่ช่วยให้ผู้ใช้สามารถระบุตำแหน่งได้
(รูปที่ 3b) ข้อมูลเอาต์พุต PV ของตำแหน่งที่เลือก
(รูปที่ 3c) ข้อมูลรังสีแสงอาทิตย์ของตำแหน่งที่เลือก
(รูปที่ 3d) รายงานที่ดาวน์โหลดได้ที่สร้างขึ้นในรูปแบบ PDF/Excel/CSV และ 14 ภาษา
4 pvsyst
พัฒนาโดยนักฟิสิกส์ชาวสวิส Andre Mermoud และวิศวกรไฟฟ้า Michel Villoz ซอฟต์แวร์นี้ถือเป็นมาตรฐานสำหรับการออกแบบระบบ PV และการจำลองทั่วโลก นักพัฒนาอ้างว่าซอฟต์แวร์นี้ได้รับการออกแบบให้ใช้โดยสถาปนิกวิศวกรนักวิจัยและนักเรียน
การประเมินอย่างรวดเร็วของการผลิตในขั้นตอนการวางแผนโครงการการศึกษาอย่างละเอียดการปรับขนาดการประมาณชั่วโมงและการสร้างรายงานเป็นคุณสมบัติที่สำคัญ เครื่องมือออกแบบที่มีประโยชน์สำหรับการออกแบบและการประเมินระบบ PV จำลองพารามิเตอร์ส่วนใหญ่ที่ต้องการโดยนักออกแบบระบบ PV และช่วยในการสร้างรายงานการจำลองที่ครอบคลุม
ช่วยให้การควบคุมปัจจัยต่าง ๆ ในระดับสูง ที่โปรแกรมนี้ล่าช้าคือความสามารถในการจัดการการวิเคราะห์เงา มันเป็นเครื่องมือมุมมองที่ขัดข้องในการใช้งานซ้ำ ๆ และรู้สึกถึงการแรเงาการจำลองที่ไม่แน่นอนและไม่ได้ให้ภาพการแรเงาใด ๆ หน้าจอโปรแกรมไม่สามารถขยายได้สูงสุดดังนั้นจึงน่าเบื่อที่จะเห็นพารามิเตอร์ทั้งหมดหากใช้จอภาพขนาดเล็ก
Bundles ไฟล์ข้อมูลล่าสุดของ Meteonorm ยังสามารถประมาณ 15 แหล่งข้อมูลที่แตกต่างกันซึ่งครอบคลุมภูมิภาคส่วนใหญ่ทั่วโลก ยังสามารถนำเข้าข้อมูลที่ผู้ใช้กำหนด
ฐานข้อมูลที่มาจากสิ่งพิมพ์โฟตอนที่แสดงรายการโมดูลและโมเดลอินเวอร์เตอร์นับพัน ยังสามารถป้อนข้อมูลที่ผู้ใช้กำหนด
เวอร์ชัน จำกัด อนุญาตให้ติดตั้งและจัดส่งได้มากถึง 30kW สำหรับ USD 1,040/INR 70,000 เรือเวอร์ชั่นไม่ จำกัด ราคา 1,351/INR 90,685

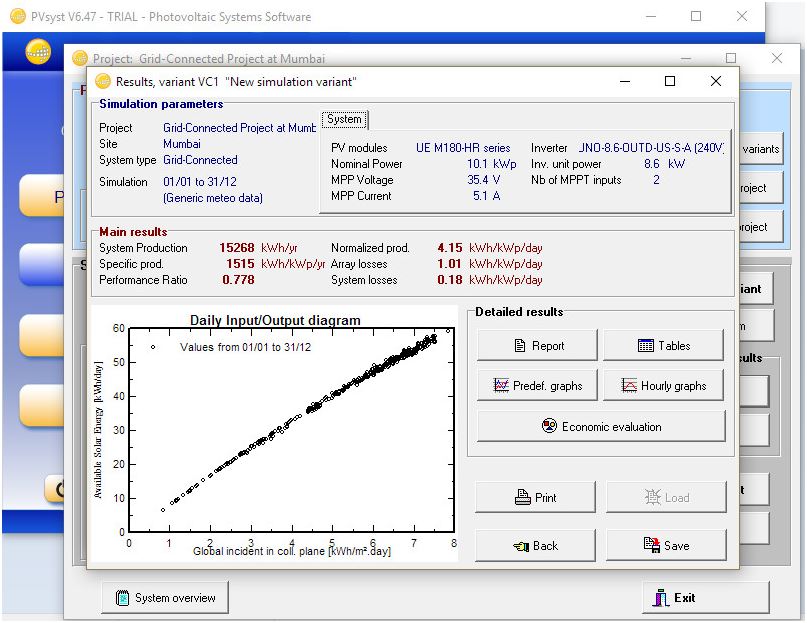

ภาพหน้าจอของ PVSyst เวอร์ชัน 6.47
(รูปที่ 4a) หน้าจอการตั้งค่าโครงการ
(รูปที่ 4b) พารามิเตอร์การจำลองโครงการ
(รูปที่ 4C) การตั้งค่าสัมประสิทธิ์การสูญเสีย
(รูปที่ 4D) การวิเคราะห์การแรเงาโดยใช้เครื่องมือมุมมอง
(รูปที่ 4E) เครื่องมือเพิ่มประสิทธิภาพพารามิเตอร์
(รูปที่ 4F) รายงานสรุปรายงาน
(รูปที่ 4G) รายงานการผลิตพลังงาน
(รูปที่ 4H) รายงานการสูญเสียระบุปัจจัยต่าง ๆ
5 retscreen
พัฒนาโดย National Resources Canada มันเป็นเครื่องมือซอฟต์แวร์การวิเคราะห์โครงการทำความสะอาดโครงการทำความสะอาดที่ใช้ Excel - ซึ่งช่วยให้ผู้มีอำนาจตัดสินใจได้อย่างรวดเร็วและไม่แพงกำหนดความเป็นไปได้ทางเทคนิคและความเป็นไปได้ทางการเงินของพลังงานทดแทนที่มีศักยภาพการใช้พลังงานอย่างมีประสิทธิภาพและ CO -
โปรแกรมฟรีประกอบด้วยสเปรดชีตที่เปิดใช้งานมาโครซึ่งมีสูตรทั้งหมดในการคำนวณแหล่งพลังงานประเภทต่าง ๆ รวมถึง PV พลังงานแสงอาทิตย์และช่วยให้ผู้ใช้สามารถคำนวณการผลิตพลังงาน PV ตามตำแหน่งการวิเคราะห์ต้นทุนและกำหนดความเป็นไปได้ของโครงการ เหมาะสำหรับนักเรียนและเครื่องมือที่มีประโยชน์สำหรับผู้ที่อาจต้องการดูการลงทุนและผลตอบแทนในโครงการ PV พลังงานแสงอาทิตย์ในระยะแรก ไม่มีการวิเคราะห์การแรเงาหรือฟังก์ชั่นการรายงาน
ค่อนข้างใช้งานง่ายเนื่องจากเป็นสเปรดชีต Excel ปกติที่ผู้ใช้ส่วนใหญ่คุ้นเคยและเปิดใช้งานมาโครพร้อมตัวเลือกให้เลือกจากรายการแบบเลื่อนลง ไม่มีขอบเขตของการแก้ไขค่าและเปอร์เซ็นต์เหล่านี้มากนัก
มาพร้อมกับข้อมูลสภาพอากาศในอดีตจากฐานข้อมูล NASA ซึ่งครอบคลุมเมืองใหญ่ ๆ ทั่วโลก ไม่มีขอบเขตของการเพิ่มแหล่งข้อมูลอื่น ๆ หรือข้อมูลที่กำหนดเอง
มาพร้อมกับจำนวนโมดูลที่ จำกัด แต่ไม่ใช่อินเวอร์เตอร์ ไม่มีขอบเขตสำหรับการเพิ่มโมดูลที่กำหนดเองหรือข้อมูลอินเวอร์เตอร์
ไม่มีค่าใช้จ่าย มีให้ดาวน์โหลดจากเว็บไซต์ Canada National Resources
ภาพหน้าจอของ Retscreen เวอร์ชัน 4
(รูปที่ 5A) หน้าจอหลักที่เลือกรายละเอียดโครงการและสถานที่ตั้ง
(รูปที่ 5B) การเลือกข้อมูลสภาพภูมิอากาศ
(รูปที่ 5C) การเลือกโมดูลและการให้คะแนนที่ต้องการ
(รูปที่ 5D) การประมาณการการผลิตไฟฟ้าที่สร้างขึ้นพร้อมกับการวิเคราะห์ทางการเงินและการปล่อยมลพิษ
6 รุ่นที่ปรึกษาระบบ (SAM)
ซอฟต์แวร์ฟรีที่พัฒนาโดยกระทรวงพลังงานแห่งสหรัฐอเมริกา (DOE) และ National Renewable Energy Laboratory (NREL) เป็นรูปแบบการปฏิบัติงานและการเงินที่ออกแบบมาเพื่อช่วยในการตัดสินใจ (คำนึงถึงข้อมูลและนโยบายพลังงานของสหรัฐอเมริกา) ในขั้นตอนการวางแผนโครงการ
SAM ทำการคาดการณ์ประสิทธิภาพและต้นทุนการประมาณพลังงานสำหรับกริด - โครงการพลังงานที่เชื่อมต่อตามค่าใช้จ่ายในการติดตั้งและการดำเนินงานและพารามิเตอร์การออกแบบระบบที่ระบุโดยผู้ใช้ มีการตั้งค่าล่วงหน้าสำหรับแบบจำลองทางการเงินประเภทต่าง ๆ ที่ใช้ในสหรัฐอเมริกาและผู้ใช้สามารถเลือกตัวเลือกที่เหมาะสมและให้อินพุตเพื่อเรียกใช้การจำลองและสร้างรายงานเกี่ยวกับการสร้างการสูญเสียและการเงิน ไม่ได้เสนอการวิเคราะห์การแรเงา แต่สามารถนำเข้าข้อมูลนี้จาก PVSyst
ต้องใช้การป้อนข้อมูลด้วยตนเองจำนวนมากและหากคุณเป็นคนที่ไม่มีพื้นหลังในการออกแบบระบบ PV คุณอาจพบว่ามันล้นหลาม
ดาวน์โหลดข้อมูลจากฐานข้อมูลรังสีพลังงานแสงอาทิตย์แห่งชาติของเราที่ครอบคลุมหลายเมืองจากทั่วโลก อนุญาตให้นำเข้าข้อมูล TMY2, TMY3 และ EPW
ฐานข้อมูลขนาดใหญ่ของโมดูลและอินเวอร์เตอร์ที่ระบุโดย CEC (California Electricity Commission) และ Sandia National Laboratories รวมกับซอฟต์แวร์หรือสามารถดาวน์โหลดได้อย่างอิสระ
ไม่มีค่าใช้จ่าย
ภาพหน้าจอของ SAM เวอร์ชัน 3.14
(รูปที่ 6A) การเลือกตำแหน่งโครงการ
(รูปที่ 6b) การเลือกโมดูลและการให้คะแนนที่ต้องการ
(รูปที่ 6c) ตัวแก้ไขการคำนวณการแรเงา
(รูปที่ 6d) การจำลองการจำลอง
(รูปที่ 6E) รายงานการจำลอง
7 Solar Pro
นี่เป็นซอฟต์แวร์เดียวในรายการ MNRE ที่เสนอการคำนวณนาที - โดย - นาทีทำให้เป็นหนึ่งในซอฟต์แวร์ที่แม่นยำที่สุดและเป็นซอฟต์แวร์เดียวที่เสนอส่วนต่อประสานผู้ใช้ 3D แบบโต้ตอบที่ช่วยให้การติดตั้งระบบ PV
นำเสนอความแม่นยำในระดับสูงของการสร้างพลังงาน PV เนื่องจากนาทีที่ไม่ซ้ำกัน - โดย - สูตรการคำนวณนาทีที่ใช้เวลาอ่านต่อกิโลวัตต์แทนการอ่านโดยเฉลี่ยตามปกติ นอกจากนี้ยังมีการวิเคราะห์แบบอินเทอร์แอคทีฟใกล้เคียงอย่างละเอียดช่วยให้ผู้ใช้สามารถระบุพื้นที่เฉพาะที่ได้รับผลกระทบและทำการเปลี่ยนแปลงที่จำเป็นในการออกแบบเพื่อปรับปรุงการสร้าง สิ่งที่ควรค่าแก่การกล่าวถึงคือฟังก์ชั่นแผนที่ที่ช่วยในการวาดรูปแบบไซต์ด้วยความช่วยเหลือของภาพพื้นดินดาวเทียม
หนึ่งในผู้ใช้มากที่สุด - อินเทอร์เฟซผู้ใช้ที่เป็นมิตร ตัวช่วยสร้างการจำลองจะแนะนำผู้ใช้ให้ตั้งค่าการติดตั้งอย่างรวดเร็วไม่ว่าจะเป็นโครงการระดับบนดาดฟ้าหรือเมกะวัตต์ สภาพแวดล้อม 3D CAD ช่วยให้ผู้ใช้สามารถสร้างสภาพแวดล้อมรอบ ๆ ได้โดยการลากและทิ้งวัตถุ 3 มิติ ภาพเคลื่อนไหวที่แม่นยำแสดงเอฟเฟกต์ของการแรเงาต่อโมดูลและผู้ใช้สามารถปรับตำแหน่งของวัตถุที่เข้ามาในเส้นทางของดวงอาทิตย์และดูผลลัพธ์ของโมดูลที่ได้รับผลกระทบทันที - ที่สร้างขึ้นในฟังก์ชั่นแผนที่ช่วยประหยัดเวลาที่ต้องใช้ในการสำรวจไซต์ภาพและการคำนวณพื้นที่
ซอฟต์แวร์มาพร้อมกับข้อมูลจากสถานีอากาศหลายร้อยแห่งทั่วโลก ผู้ใช้ยังสามารถเลือกที่จะนำเข้า Meteonorm, Solar GIS หรือข้อมูลที่ผู้ใช้สร้างขึ้นในรูปแบบตาราง
มาพร้อมกับโมดูลกว่า 25,000 โมดูลและอินเวอร์เตอร์ที่ระบุไว้ในฐานข้อมูลโฟตอน ผู้ใช้ยังสามารถเลือกโมดูลทั่วไปและอินเวอร์เตอร์จากรายการที่อนุญาตให้ผู้ใช้ปรับแต่งพารามิเตอร์
เวอร์ชันการศึกษามีราคาอยู่ที่ 1,300/INR 90,000 USD ราคา USD 2,050/INR 137,000
ภาพหน้าจอของ Solar Pro เวอร์ชัน 4.3
(รูปที่ 7a) ตัวช่วยสร้างการจำลองให้ขั้นตอน - โดย - ขั้นตอนการตั้งค่าระบบการตั้งค่าระบบ PV ขั้นตอน
(รูปที่ 7b) อินเตอร์เฟส 3D CAD แสดงการแรเงาแบบโต้ตอบและการก่อสร้างอาคาร
(รูปที่ 7c) สร้าง - ในฟังก์ชั่นแผนที่ Microsoft Bing ช่วยให้การติดตั้งซ้อนทับบนภาพแผนที่ดาวเทียม
(รูปที่ 7d) คุณสมบัติการติดตั้งอาร์เรย์อัตโนมัติที่ทำให้ง่ายต่อการซ้อนทับโมดูลบนดาดฟ้า
(รูปที่ 7E) ฟังก์ชั่นการแมปเงาที่ระบุโมดูลที่ได้รับผลกระทบจากการแรเงา
(รูปที่ 7F) เปลี่ยนทิศทางการเดินสายเพื่อปรับระบบให้เหมาะสมได้อย่างง่ายดาย
(รูปที่ 7G) การตั้งค่าสัมประสิทธิ์ต่าง ๆ โดยคำนึงถึงปัจจัยการสูญเสียบัญชี
(รูปที่ 7H) นาที - โดย - การคำนวณพลังงานนาทีสะสมกิโลวัตต์ทุกนาที
(รูปที่ 7i) กราฟพลังงานที่สร้างขึ้นหลังจากการจำลอง
(รูปที่ 7J) ฉัน - การคำนวณเส้นโค้งและการส่งออกไปยังฟังก์ชัน CSV
(รูปที่ 7K) รายงานการจำลองพร้อมข้อมูลการสร้างรายละเอียด 12 เดือนและการวิเคราะห์ทางเศรษฐกิจ
สรุปคะแนน (เฉพาะเกณฑ์และเกณฑ์เฉพาะ)
(ผู้เขียนขอขอบคุณนักพัฒนาซอฟต์แวร์ที่ให้การสนับสนุนผู้ที่วางแผนจะวางแผนการออกแบบระบบ PV เป็นอาชีพโดยอนุญาตให้ผู้ใช้ดาวน์โหลดได้อย่างอิสระลองและประเมินโปรแกรมของพวกเขามันอยู่ในจิตวิญญาณนี้ว่ารายงานนี้ได้ถูกสร้างขึ้นเพื่อเน้นว่าประสบการณ์ที่ไม่ซ้ำกัน
8 helioscope
Helioscope ให้บริการเว็บที่ซับซ้อน - แพลตฟอร์มที่เน้นความเรียบง่ายโดยไม่ต้องเสียสละพลังการวิเคราะห์ทำให้การออกแบบระบบที่ซับซ้อนและการจำลองพลังงานสามารถเข้าถึงได้สำหรับผู้เชี่ยวชาญด้านแสงอาทิตย์ในระดับความเชี่ยวชาญที่แตกต่างกัน
คุณสมบัติที่สำคัญ:
อินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย
Helioscope ให้ใช้งานง่ายและใช้งานง่าย - ถึง - ใช้อินเตอร์เฟสทำให้ผู้ใช้สามารถสร้างและปรับเปลี่ยนการออกแบบโครงการแสงอาทิตย์อย่างรวดเร็วโดยใช้ Drag - และ - ฟังก์ชันการวางและเครื่องมือแมปแบบโต้ตอบ
การจำลองประสิทธิภาพที่แม่นยำ
การใช้เทคโนโลยีการสร้างแบบจำลองทางกายภาพขั้นสูงซอฟต์แวร์ทำนายประสิทธิภาพของระบบเซลล์แสงอาทิตย์ภายใต้สภาวะที่แตกต่างกันอย่างแม่นยำ Helioscope พิจารณาปัจจัยหลายอย่างรวมถึงการแรเงาอุณหภูมิ Azimuth และ Tilt ให้การคาดการณ์การผลิตพลังงานที่เชื่อถือได้
การวิเคราะห์เงา
ฟังก์ชั่นการวิเคราะห์เงาที่ทรงพลังช่วยให้การจำลองอย่างละเอียดและการวิเคราะห์ผลกระทบของการแรเงาต่อแผงโซลาร์เซลล์โดยอาคารต้นไม้และสิ่งกีดขวางอื่น ๆ ช่วยให้ผู้ใช้เพิ่มประสิทธิภาพของระบบได้สูงสุด
การเพิ่มประสิทธิภาพระบบ
ผู้ใช้สามารถเพิ่มประสิทธิภาพการกำหนดค่าระบบรวมถึงการเลือกโมดูลการกำหนดค่าอินเวอร์เตอร์และการออกแบบไฟฟ้า Helioscope สร้างโซลูชันที่ดีที่สุดโดยอัตโนมัติช่วยผู้ใช้ในการตัดสินใจอย่างชาญฉลาดในระหว่างกระบวนการออกแบบ
รายงานโครงการ
สร้างรายงานโครงการโดยละเอียดรวมถึงการคาดการณ์ประสิทธิภาพการออกแบบระบบและการวิเคราะห์ทางเศรษฐกิจ รายงานเหล่านี้มีค่าสำหรับข้อเสนอโครงการและการสื่อสารของลูกค้าเพิ่มความเป็นมืออาชีพและความน่าเชื่อถือของโครงการ
Helioscope ให้การสนับสนุนที่ครอบคลุมสำหรับโครงการพลังงานแสงอาทิตย์ตั้งแต่การออกแบบเบื้องต้นไปจนถึงการใช้งานขั้นสุดท้ายเพื่อให้มั่นใจว่าค่าใช้จ่ายโครงการ - ประสิทธิภาพและประสิทธิภาพ
