【การแนะนำสินค้า】

เซลล์	โมโนคริสตัลไลน์ 182มม.x91มม
จำนวนเซลล์	108（6×18）
กำลังไฟสูงสุด (Pmax)	420W
ประสิทธิภาพสูงสุด	21.5 เปอร์เซ็นต์
กล่องแยก	IP68
แรงดันไฟฟ้าสูงสุดของระบบ	1000V/1500V DC
อุณหภูมิในการทำงาน	-40 องศา - บวก 85 องศา

【รายละเอียดสินค้า】

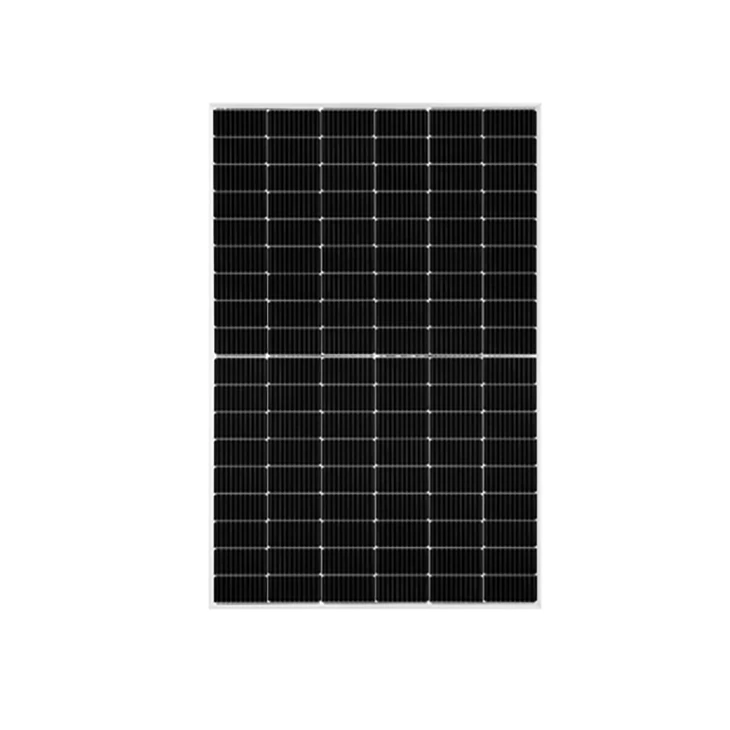

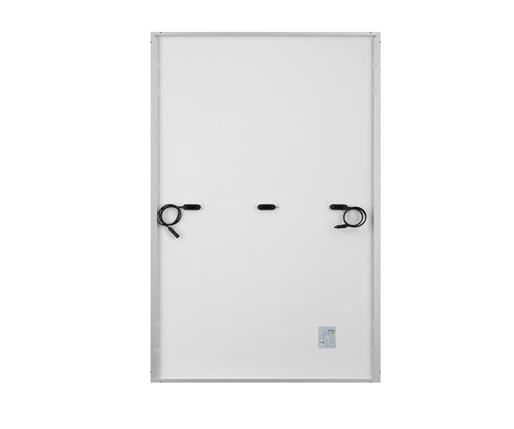

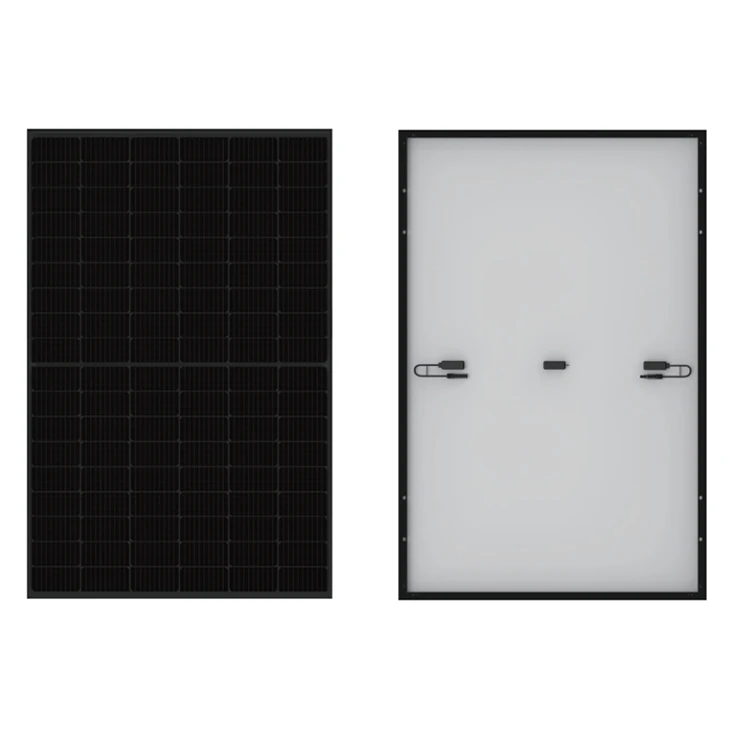

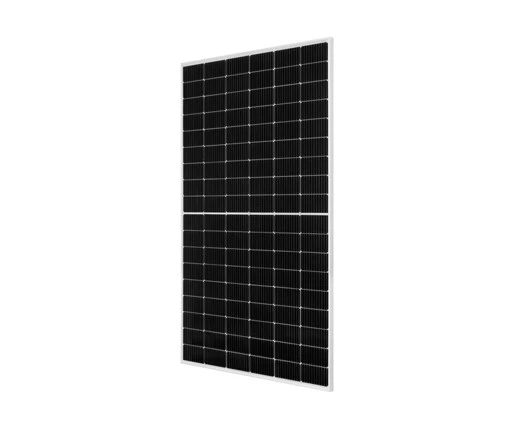

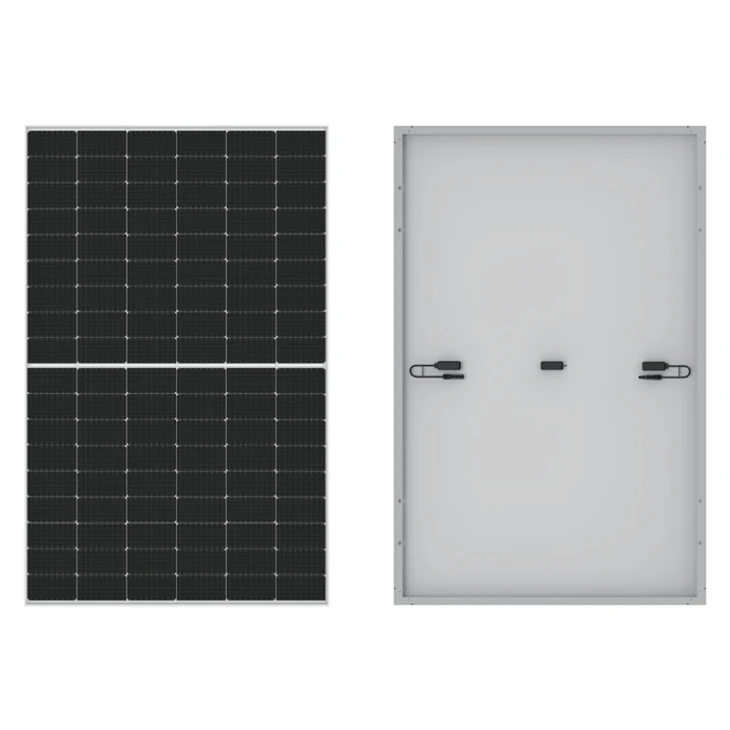

แผงโซลาร์เซลล์ประสิทธิภาพสูง 420W ผลิตจากเซลล์แสงอาทิตย์ M10 MBB PERC ชุดโมดูลประสิทธิภาพสูงนี้เป็นโซลูชันที่คุ้มค่าที่สุดสำหรับการติดตั้งเซลล์แสงอาทิตย์บนหลังคาที่อยู่อาศัย สีดำล้วน กรอบสีดำ หรือกรอบสีเงิน พร้อมแผงโซลาร์เซลล์ด้านหลังสีดำล้วน

【คุณสมบัติที่สำคัญ】

Key features

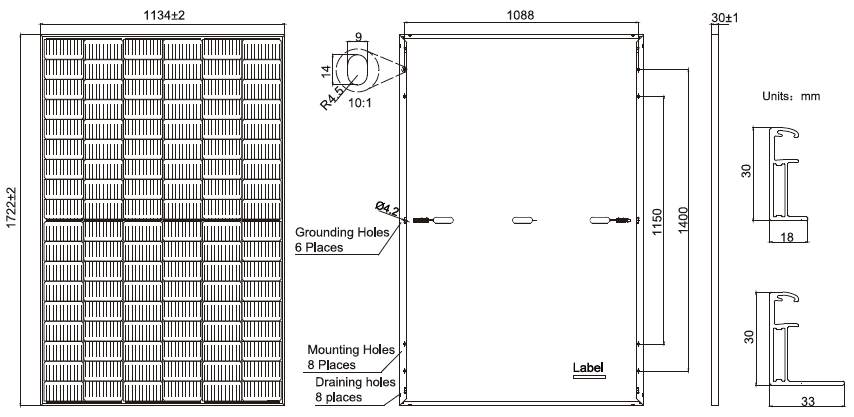

【ขนาดของโมดูล PV】

product-854-417

【ข้อมูลไฟฟ้าที่ STC】

กำลังไฟสูงสุด (Pmax) [W]	400	405	410	415	420
แรงดันวงจรเปิด (Voc) [V]	37.07	37.23	37.32	37.45	37.58
แรงดันไฟสูงสุด (Vmp) [V]	31.01	31.21	31.45	31.61	31.80
กระแสไฟลัดวงจร(Isc) [A]	13.79	13.87	13.95	14.02	14.10
กระแสไฟสูงสุด (Imp) [A]	12.90	12.98	13.04	13.13	13.21
ประสิทธิภาพของโมดูล [ เปอร์เซ็นต์ ]	ร้อยละ 20.48	ร้อยละ 20.74	21.00 เปอร์เซ็นต์	ร้อยละ 21.25	21. 51 เปอร์เซ็นต์
ความอดทนของพลังงาน	0~ บวก 5W
ค่าสัมประสิทธิ์อุณหภูมิของ Isc( _Isc)	0.044 เปอร์เซ็นต์ / องศา
ค่าสัมประสิทธิ์อุณหภูมิของ Voc( _Voc)	-0.275 เปอร์เซ็นต์ / องศา
ค่าสัมประสิทธิ์อุณหภูมิของ Pmax( _Pmp)	-0.350 เปอร์เซ็นต์ / องศา
เอสทีซี	การฉายรังสี 1,000W/m² อุณหภูมิเซลล์ 25 องศา , AM1.5G

【ข้อมูลไฟฟ้าที่ NOCT และสภาพการใช้งาน】

พารามิเตอร์ทางไฟฟ้าที่ NOCT
พิมพ์	400	405	410	415	420
กำลังไฟสูงสุด (Pmax) [W]	302	306	310	314	318
แรงดันวงจรเปิด (Voc) [V]	34.88	35.12	35.23	35.37	35.50
แรงดันไฟสูงสุด (Vmp) [V]	29.26	29.47	29.72	29.89	30.09
กระแสไฟลัดวงจร(Isc) [A]	11.03	11.10	11.16	11.22	11.29
กระแสไฟสูงสุด (Imp) [A]	10.32	10.38	10.43	10.50	10.57
นพค	การฉายรังสี 800W/m², อุณหภูมิแวดล้อม 20 องศา, ความเร็วลม 1m/s, AM1.5G

สภาพการใช้งาน
แรงดันไฟฟ้าสูงสุดของระบบ	1000V / 1500V DC (ไออีซี)
อุณหภูมิในการทำงาน	-40 องศา ~ บวก 85 องศา
ฟิวส์ซีรีส์สูงสุด	25A
โหลดคงที่สูงสุด, ด้านหน้า	5400Pa
โหลดคงที่สูงสุด ย้อนกลับ	2400Pa
นพค	45±2 องศา
คลาสแอปพลิเคชัน	คลาส A

【เส้นโค้งกระแส-แรงดัน】

product-856-201

【ข้อมูลเชิงกล】

ข้อมูลจำเพาะ
เซลล์	โมโน
น้ำหนัก	21.5 กก. ± 3 เปอร์เซ็นต์
ขนาด	1722มม.×1134มม.×30มม
ขนาดหน้าตัดของสายเคเบิล	4 มม²(ไออีซี), 12AWG (UL)
จำนวนเซลล์	108(6x18)
กล่องแยก	IP68, 3 ไดโอด
ตัวเชื่อมต่อ	QC 4.10 (1000V) / QC 4.10-35(1500V)
ความยาวสายเคเบิล (รวมคอนเนคเตอร์)	แนวตั้ง: 300 มม. ( บวก )/400 มม. (-) แนวนอน: 1200 มม. (บวก)/1200 (-)
การกำหนดค่าบรรจุภัณฑ์	36 ชิ้น/พาเลท, คอนเทนเนอร์ 216 ชิ้น / 20 ฟุต คอนเทนเนอร์ 936 ชิ้น / 40 ฟุต
