ฝุ่น - เวเฟอร์ฟรีเป็นวิธีแก้ปัญหาต้นทุนต่ำ - สำหรับการรักษาอุปกรณ์เซมิคอนดักเตอร์ให้สะอาดปรับเทียบและเสถียร พวกเขาตรวจสอบให้แน่ใจว่าก่อนที่จะประมวลผลเวเฟอร์ผลิตภัณฑ์ที่มีค่าสูง - เครื่องมือที่ทำงานในสภาพแวดล้อมที่ควบคุมและเชื่อถือได้ ด้วยการใช้ฝุ่น - เวเฟอร์ฟรี Fabs สามารถลดความเสี่ยงยืดอายุการใช้งานอุปกรณ์และรักษาประสิทธิภาพกระบวนการที่สอดคล้องกัน
Share to
ส่งคำถาม
คุยตอนนี้
คำอธิบาย
พารามิเตอร์ทางเทคนิค



การแนะนำผลิตภัณฑ์

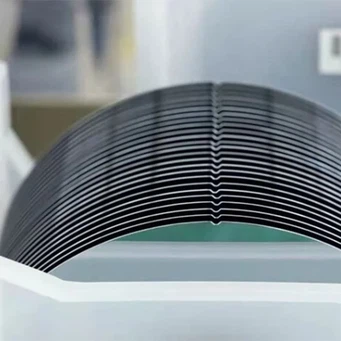

Bare Wafer1



คุณสมบัติของวัสดุ









ฝุ่น - ข้อมูลจำเพาะฟรี 6" 8" 12"
วิธีการเจริญเติบโต CZ CZ CZ
เส้นผ่านศูนย์กลาง (มม.) 150±0.5 200±0.5 300±0.5
ประเภท/เจือปน: p/boron หรือ n/pH p/boron หรือ n/pH p/boron หรือ n/pH
ความหนา (μm) 625±25/675±25 725±25 775±25
ความต้านทาน 1–100Ω 1–100Ω 1–100Ω
แบน/บาก แฟลต/รอยบาก แฟลต/รอยบาก รอยบาก
พื้นผิวเสร็จสิ้น เป็น - cut/lapped/etched/ssp/dsp เป็น - cut/lapped/etched/ssp/dsp เป็น - cut/lapped/etched/ssp/dsp
ข้อมูลจำเพาะที่กำหนดเองพร้อมใช้งาน





Bare Wafer 1

ฝุ่น - เวเฟอร์ฟรีได้รับการออกแบบมาสำหรับสถานการณ์ที่ความเสถียรของอุปกรณ์และความสอดคล้องของกระบวนการส่วนใหญ่ พวกเขาไม่ได้มีไว้สำหรับการผลิตชิปขั้นสุดท้าย แต่พวกเขาช่วยให้เครื่องมือเซมิคอนดักเตอร์สะอาดปรับเทียบและทำงานได้อย่างราบรื่นก่อนที่เวเฟอร์ผลิตภัณฑ์จะเข้าสู่สาย ด้วยการควบคุมเส้นผ่านศูนย์กลางที่แม่นยำช่วงความต้านทานที่กว้างและพื้นผิวหลายพื้นผิวเวเฟอร์เหล่านี้เป็นตัวเลือกที่เชื่อถือได้และมีค่าใช้จ่าย - ที่มีประสิทธิภาพสำหรับ Fabs และห้องปฏิบัติการวิจัย









คุณสมบัติของผลิตภัณฑ์







ขนาดให้บริการ:6 ", 8", และ 12 "

วิธีการเติบโต:กระบวนการ CZ (Czochralski)

ความอดทนของเส้นผ่านศูนย์กลาง:150 ± 0.5 มม., 200 ± 0.5 มม., 300 ± 0.5 มม.

ตัวเลือกยาสลบ:p - ประเภท (boron) หรือ n - ประเภท (ฟอสฟอรัส)

ความหนา:625–775 µm (ขึ้นอยู่กับขนาดเวเฟอร์)

ช่วงความต้านทาน: 1–100 Ω

ตัวเลือกแบน/รอย:แฟลตหรือรอยบาก

พื้นผิวเสร็จสิ้น:เป็น - ตัด, lapped, etched, ssp, dsp

ปรับแต่งได้:ข้อมูลจำเพาะที่ปรับแต่ง
